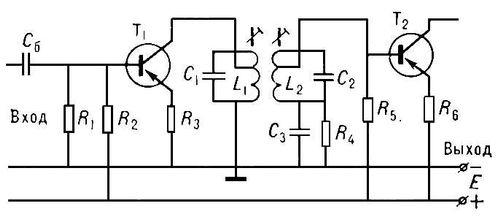

Рис. 3. Схема каскада усилителя электрических колебаний промежуточной частоты с двухконтурной колебательной системой: T1, Т2 — транзисторы; R1—R6 — резисторы; Сб — блокировочный конденсатор; C1, C2, L1, L2 — конденсаторы и катушки индуктивности колебательных контуров; C3 — развязывающий конденсатор; Е — источник постоянного тока в цепи питания транзисторов.

Большая Советская Энциклопедия. Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.


А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я 1 2 3 4 8 A L M P S T X

Иллюстрация к статье на тему "Усилитель электрических колебаний". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.

Усилитель электрических колебаний

Рис. 3. Схема каскада усилителя электрических колебаний промежуточной частоты с двухконтурной колебательной системой: T<sub>1</sub>, Т<sub>2</sub> — транзисторы; R<sub>1</sub>—R<sub>6</sub> — резисторы; С<sub>б</sub> — блокировочный конденсатор; C<sub>1</sub>, C<sub>2</sub>, L<sub>1</sub>, L<sub>2</sub> — конденсаторы и катушки индуктивности колебательных контуров; C<sub>3</sub> — развязывающий конденсатор; Е — источник постоянного тока в цепи питания транзисторов. Усилитель электрических колебаний.

Рис. 3. Схема каскада усилителя электрических колебаний промежуточной частоты с двухконтурной колебательной системой: T1, Т2 — транзисторы; R1—R6 — резисторы; Сб — блокировочный конденсатор; C1, C2, L1, L2 — конденсаторы и катушки индуктивности колебательных контуров; C3 — развязывающий конденсатор; Е — источник постоянного тока в цепи питания транзисторов.
