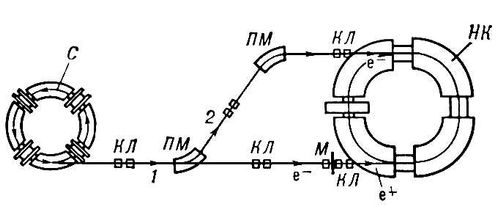

Рис. 1. Схема ускорителя на встречных электрон-позиторонных пучках. Пучок ускоренных в синхротороне С электронов (е-) выводится по каналу 1 и попадает на мишень М, в которой рождаются позитроны (е+). В течение некоторого времени позитроны накапливаются в накопительном кольце НК, после чего включаются поворотные магниты ПМ, с помощью которых электронный пучок из С направляется по каналу 2 в НК навстречу позитронам, и происходит столкновение пучков е+ е- (КЛ — фокусирующие магнитные квадрупольные линзы).Большая Советская Энциклопедия. Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
|
||||||
|
Иллюстрация к статье на тему "Ускорители на встречных пучках". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания. Ускорители на встречных пучках
Рис. 1. Схема ускорителя на встречных электрон-позиторонных пучках. Пучок ускоренных в синхротороне С электронов (е-) выводится по каналу 1 и попадает на мишень М, в которой рождаются позитроны (е+). В течение некоторого времени позитроны накапливаются в накопительном кольце НК, после чего включаются поворотные магниты ПМ, с помощью которых электронный пучок из С направляется по каналу 2 в НК навстречу позитронам, и происходит столкновение пучков е+ е- (КЛ — фокусирующие магнитные квадрупольные линзы). |
||||||
|
||||||
