Вакуумное литьё, процесс литья, при котором заполнение жидким металлом полости литейной формы ведётся в вакууме. При Вакуумное литьё принудительное заполнение формы металлом сопровождается полным удалением из неё газов, что позволяет получать тонкостенные, плотные и высококачественные отливки. Применяются различные способы производства фасонных отливок методами Вакуумное литьё: вакуумное всасывание металла в форму, расположенную над расплавом (рис.), после чего кристаллизация происходит при атмосферном или повышенном давлении; вакуумное всасывание металла с использованием металлостатического давления (форма расположена под металлом); литьё в вакууме под давлением (в машине для литья под давлением при помощи вакуумированных прессформ); вакуумно-центробежная заливка и др. Вакуумное литьё находит большое распространение в сочетании с вакуумной плавкой для производства фасонных отливок из спец. сталей и сплавов. Вакуум в зависимости от метода находится в пределах 40—0,3 н/м² (0,3—2×10^-3мм рт. ст.).

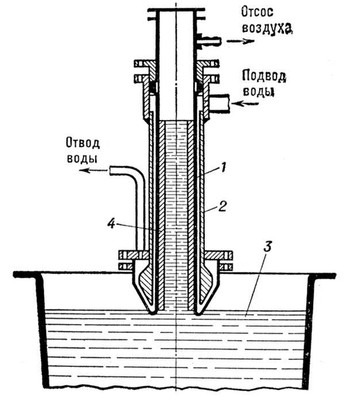

Схема литья вакуумным всасыванием: 1 — кристаллизатор; 2 — водоохлаждаемая рубашка; 3 — расплав; 4 — металлическая форма.

  М. Я. Телис.
