Взрыватели, трубки, механизмы, предназначенные для возбуждения детонации (взрыва) зарядов боеприпасов (снаряда, мины, бомбы и др.) при встрече с целью, в районе цели или в требуемой точке траектории полёта.

  По принципу определения момента срабатывания Взрыватели подразделяются на ударные Взрыватели (срабатывают от удара боеприпаса в преграду, рис. 1, 3); дистанционные Взрыватели (или трубки) — пиротехнические (рис. 2), механические и электрические (срабатывают на траектории через заданный промежуток времени после выстрела, пуска ракеты, сбрасывания бомбы); неконтактные Взрыватели — радиолокационные, инфракрасные, оптические, ёмкостные, акустические, барометрические, вибрационные (срабатывают без контакта с целью на оптимальном расстоянии от неё); исполнительные Взрыватели (срабатывают при получении кодированного внешнего сигнала с базы).

-1 (двойного ударного действия с двумя установками на мгновенное и инерционное действие, полупредохранительного типа; предназначается для осколочных и осколочно-фугасных снарядов малых и средних калибров): 1 — корпус; 2 — головная втулка; 3 — ударник мгновенного действия: 4 — контрпредохранительная пружина; 5 — ударник инерционного действия: 6 — капсюль-воспламенитель: 7 — лапчатый предохранитель; 8 — разгибатель; 9 — взводная пружина; 10 — обтюрирующее кольцо; 11 — контрпредохранительная звезда: 12 — мембрана; 13 — установочный колпачок; 14 — капсюль-детонатор; 15 — детонатор. Взрыватели." alt="Рис. 1. Головной взрыватель КТМ-1 (двойного ударного действия с двумя установками на мгновенное и инерционное действие, полупредохранительного типа; предназначается для осколочных и осколочно-фугасных снарядов малых и средних калибров): 1 — корпус; 2 — головная втулка; 3 — ударник мгновенного действия: 4 — контрпредохранительная пружина; 5 — ударник инерционного действия: 6 — капсюль-воспламенитель: 7 — лапчатый предохранитель; 8 — разгибатель; 9 — взводная пружина; 10 — обтюрирующее кольцо; 11 — контрпредохранительная звезда: 12 — мембрана; 13 — установочный колпачок; 14 — капсюль-детонатор; 15 — детонатор."

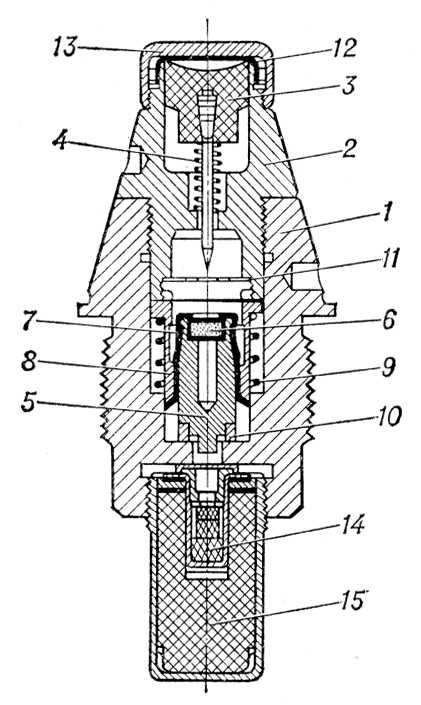

Рис. 1. Головной взрыватель КТМ-1 (двойного ударного действия с двумя установками на мгновенное и инерционное действие, полупредохранительного типа; предназначается для осколочных и осколочно-фугасных снарядов малых и средних калибров): 1 — корпус; 2 — головная втулка; 3 — ударник мгновенного действия: 4 — контрпредохранительная пружина; 5 — ударник инерционного действия: 6 — капсюль-воспламенитель: 7 — лапчатый предохранитель; 8 — разгибатель; 9 — взводная пружина; 10 — обтюрирующее кольцо; 11 — контрпредохранительная звезда: 12 — мембрана; 13 — установочный колпачок; 14 — капсюль-детонатор; 15 — детонатор.

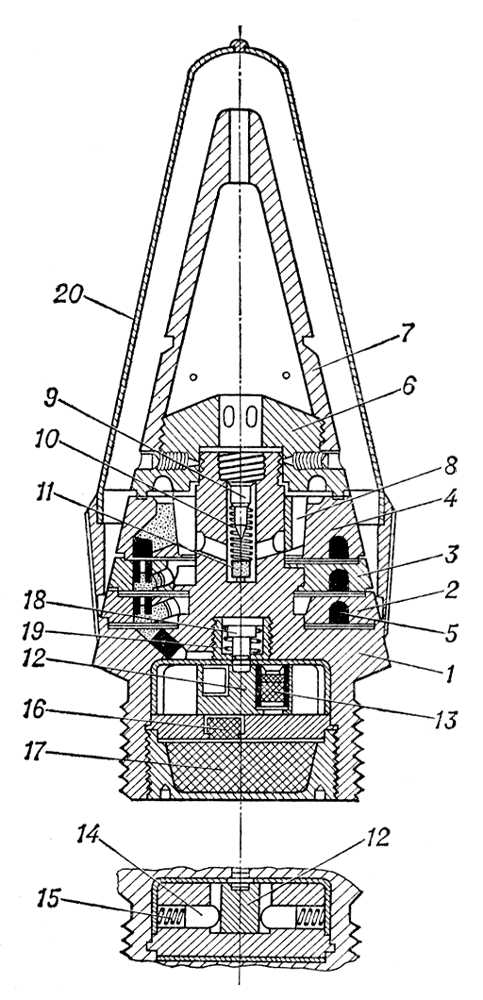

Рис. 2. Артиллерийский взрыватель Т-5 (головной, дистанционный, предохранительного типа; предназначается для осколочных гранат среднего калибра к зенитным пушкам): 1 — корпус; 2, 3, 4 — дистанционные кольца; 5 — дистанционный состав; 6 — головная гайка; 7 — баллистический колпак; 8 — зажимное кольцо; 9 — дистанционный ударник; 10 — предохранительная пружина: 11 — капсюль-воспламенитель; 12 — центробежный движок; 13 — капсюль-детонатор; 14 — центробежные стопоры; 15 — пружины стопоров; 16 — передаточный заряд; 17 — детонатор; 18 — инерционный стопор; 19 — пружина стопора; 20 — предохранительный колпак.

  Общим в устройстве Взрыватели является: наличие детонационной цепи (совокупности элементов, обеспечивающих возбуждение детонации разрывного заряда); исполнительных механизмов (ударников с жалом, электроконтактов, тёрок, поршней и др.), вызывающих воспламенение или взрыв капсюлей-воспламенителей или капсюлей-детонаторов; предохранительных механизмов (пружин, мембран, колпачков, ветрянок, движков, шариков, чек и др.), обеспечивающих безопасность Взрыватели в служебном обращении, при выстреле и на траектории. Возбуждение детонации Взрыватели осуществляется механически (капсюль-воспламенитель или капсюль-детонатор срабатывает за счёт кинетической энергии ударника или работы силы трения при выдёргивании тёрки — так называемые фрикционные Взрыватели, рис. 1—4); при помощи электричества (электровоспламенитель или электродетонатор срабатывает посредством электрического импульса); химическим путём (вылившийся из разбитой ампулы реагент воспламеняет горючий состав).

  По времени замедления от момента встречи с целью (преградой) до взрыва различают ударные Взрыватели мгновенного и замедленного действия. В артиллерийских и авиационных Взрыватели мгновенное действие достигается свинчиванием предохранительного колпачка перед стрельбой (рис. 1 и 2) или свинчиванием его на полёте с помощью ветрянки (рис. 3). Во Взрыватели инженерных мин мгновенное действие обеспечивается при помощи нажимных, натяжных, обрывнонатяжных и разгрузочных устройств (рис. 4). Замедленное действие Взрыватели осуществляется включением в детонационную цепь замедлителя (в артиллерийских ударных Взрыватели), установкой часового механизма или химического реагента (в инженерных минах и авиационных бомбах). Артиллерийские Взрыватели имеют установку на фугасное (инерционное) действие (рис. 1), обеспечивающую взрыв снаряда после значительного углубления в преграду. Ударные Взрыватели с постоянным замедлением (самоликвидатором) позволяют взрывать снаряд в случае промаха по цели. Взрыватели по месту их соединения с боеприпасом делят на головные (в осколочных, фугасных, осколочно-фугасных, кумулятивных и др. снарядах, минах, бомбах), донные (в бронебойных, бетонобойных, фугасных снарядах и бомбах), голово-донные (в кумулятивных снарядах и минах), боковые (в авиационных бомбах). Некоторые боеприпасы имеют несколько Взрыватели для обеспечения безотказности действия. Взрыватели, у которых капсюль-детонатор отделен от детонатора, называются Взрыватели предохранительного типа; Взрыватели, у которых капсюль-воспламенитель отделен от капсюля-детонатора, — полупредохранительного типа. Наличие изоляции повышает безопасность Взрыватели в случае преждевременного срабатывания капсюля-воспламенителя или капсюля-детонатора. Совершенствование Взрыватели идёт в направлении повышения эффективности действия, надёжности, безопасности боеприпасов.

Рис. 3. Взрыватель к авиабомбе (механический, ударного действия, головной): 1 — предохранительный колпачок с ветрянкой; 2 — корпус; 3 — ударник; 4 — втулка; 5 — капсюль-детонатор.

Рис. 4. Простейший нажимной взрыватель: 1 — нажимной колпачок; 2 — пружина; 3 — шарик — фиксатор ударника; 4 — ударник; 5 — корпус взрывателя; 6 — капсюль-воспламенитель; 7 — капсюль-детонатор.



  Лит.: Третьяков Г. М. Боеприпасы артиллерии, М., 1947 (библ.); Горлов А. П., Зажигательные средства, их применение и борьба с ними, 2 изд., М. — Л., 1943; Пособие по полигонной службе ВВС, М., 1956.

  Н. И. Лапшин.
