Грабли тракторные, машина для сгребания скошенной травы и сена в валки. По принципу работы Грабли тракторные разделяют на поперечные и боковые; по типу рабочих органов — на грабли с пружинными зубьями и колёсно-пальцевые. Поперечными Грабли тракторные сгребают сено в валки, располагающиеся поперёк направления движения агрегата. Конструкции поперечных Грабли тракторные различаются в основном шириной захвата. В СССР наиболее распространены широкозахватные грабли ГП-14 (рис. 1) шириной захвата 14 м.

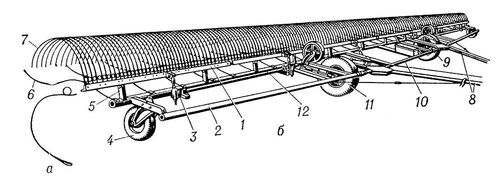

Рис. 1. Поперечные тракторные грабли: 1 — грабельный брус; 2 — правая рама; 3 — механизм подъёма; 4 — колесо правой секции; 5 — подшипники грабельного бруса; 6 — очистительные прутки; 7 — зубья грабель; 8 — сница; 9 — автомат; 10 — рама средней секции; 11 — колесо средней секции; 12 — вал подъёма; а — пружинный зуб; б — грабли.

  Грабли тракторные состоят из трёх шарнирно соединённых грабельных секций с изогнутыми пружинными зубьями, механизма подъёма зубьев, автоматов и опорных колёс. При движении агрегата зубья сгребают сено. После заполнения короба, образованного зубьями, тракторист включает механизм подъёма зубьев; под воздействием очистительных прутьев валок падает на поле. Затем зубья автоматически возвращаются в исходное положение. На небольших участках сено сгребают одной средней секцией шириной захвата 6 м. Боковыми Грабли тракторные можно ворошить траву в прокосах, сгребать сено в валки и оборачивать последние. Грабли (рис. 2) состоят из двух барабанных секций, опирающихся на самоустанавливающиеся колёса и расположенных под углом 45° к направлению движения машины. Барабаны с пружинными зубьями вращаются от приводных колёс. При движении машины барабаны смещают сено вперёд и в сторону; в результате образуется слегка скрученный рыхлый валок. Для сгребания и ворошения сена используют 2 секции, для оборачивания валка — только 1 секцию. Грабли тракторные колёсно-пальцевые предназначены для тех же операций, что и боковые. Рабочие органы их — вращающиеся колёса с пальцами, расположены под углом 45° к направлению движения. Грабли можно размещать относительно трактора в различных положениях (рис. 3).

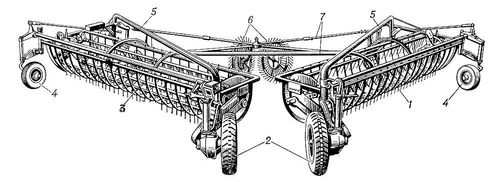

Рис. 2. Боковые тракторные грабли: 1 и 3 — барабанные секции; 2 — приводные колёса; 4 — самоустанавливающееся колесо; 5 — рама; 6 — пальцевые колёса; 7 — сцепка.

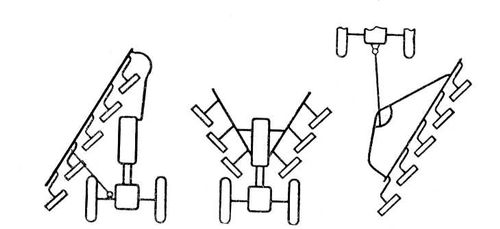

Рис. 3. Схемы агрегатирования колёсно-пальцевых грабель с трактором.
