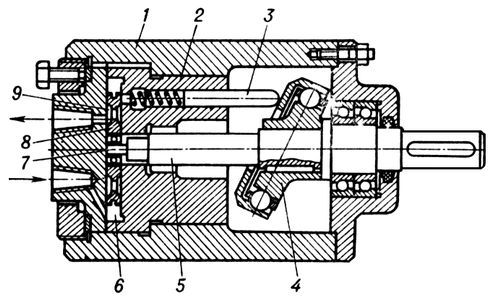

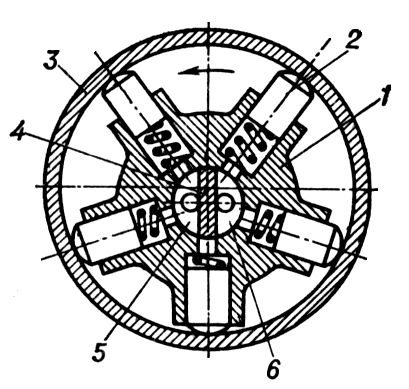

Роторный насос,насос с вращательным или вращательным и поступательно-возвратным движением рабочих органов, которые перемещают жидкую среду в результате периодического изменения объёма заполняемых ею камер или цилиндров. К Роторный насос относятся: винтовые насосы, коловратные насосы, лабиринтные насосы, пластинчатые насосы, шестерённые насосы, (только с вращательным движением рабочих органов), радиально-поршневые и аксиально-поршневые насосы (с вращательным и поступательно-возвратным движением рабочего органа). В радиально-поршневом Роторный насос оси поршней располагаются перпендикулярно к оси вращения ротора (рис. 1) или составляют с ней угол не менее 45°; ротор установлен эксцентрично по отношению к оси барабана. Рис. 1. Схема радиально-поршневого роторного насоса: 1 — ротор; 2 — поршень; 3 — барабан (статор); 4 — цапфа; 5 — полость нагнетания; 6 — полость всасывания. Всасывание и нагнетание жидкости происходят при поступательном движении поршней (под действием центробежных сил и пружин). Такие Роторный насос могут иметь до 72 поршней (при многорядном их расположении), обеспечивать подачу Q£ 400 л/мин, создавать давление нагнетания р£ 100 Мн/м2 (1000 кгс/см2). В аксиально-поршневом Роторный насос ось вращения ротора параллельна осям цилиндров или составляет с ними угол менее 45°. Такие Роторный насос бывают с наклонными по отношению к оси вала диском ротора или блоком, в котором находятся цилиндры с поршнями. Всасывание и нагнетание происходят при вращении ротора и поступательно-возвратном движении поршня. Движение поршня совершается, например, под действием наклонного диска ротора (рис. 2). Роторный насос имеют обычно 7—9 цилиндров, обеспечивают подачу Q³ 800 л/мин при давлении р@ 20 Мн/м2 (200 кгс/см2) и Q£ 1000 л/мин при р@ 35 Мн/м2 (350 кгс/см2) и более. Рис. 2. Продольный разрез аксиально-поршневого роторного насоса с наклонным диском: 1 — корпус: 2 — блок цилиндров; 3 — поршень; 4 — наклонный диск; 5 — вал; 6 — полость всасывания; 7 — палец (стержень); 8 — золотник; 9 — полость нагнетания. Радиальные и аксиальные Роторный насос изготовляются для постоянной и регулируемой подачи. Применение радиальных Роторный насос предпочтительно для малых частот вращения и больших крутящих моментов, а аксиальных — для высоких частот вращения и малых крутящих моментов. Роторно-поршневые насосы используют в гидросистемах с высоким давлением рабочей жидкости.
Лит.: Башта Т. М., Машиностроительная гидравлика, 2 изд., М., 1971. Ю. В. Квитковский.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
