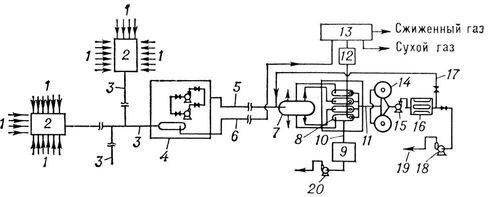

Рис. 10. Схема автоматизированной высоконапорной системы промыслового сбора и подготовки нефти, газа и воды для больших по площади месторождений: 1 — трубопроводы от скважин; 2 — автоматизированная установка по замеру продукции; 3 — сборный коллектор для нефтегазоводяной смеси; 4 — первая ступень сепарации; 5 — трубопровод для подачи нефтеводяной смеси на центральный пункт обезвоживания; 6 — подача газа на газобензиновый завод; 7 — сепаратор — делитель потока жидкости для равномерного распределения эмульсии по сепараторам-деэмульсаторам; 8 — сепаратор-деэмульсатор; 9 — установка подготовки сточной воды; 10 — сборный водовод сточной воды; 11 — сборный нефтепровод товарной нефти; 12 — компрессорная станция; 13 — газобензиновый завод; 14 — герметизированные резервуары товарной нефти; 15 — нефтяной насос для создания дополнительного напора; 16 — автоматизированная установка сдачи товарной нефти «Рубин-4»; 17 — возврат некондиционной нефти на доочистку; 18 — насосная магистрального нефтепровода; 19 — магистральный нефтепровод; 20 — водяной насос.

Большая Советская Энциклопедия. Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я 1 2 3 4 8 A L M P S T X

Иллюстрация к статье на тему "Нефть". Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.

Нефть

Рис. 10. Схема автоматизированной высоконапорной системы промыслового сбора и подготовки нефти, газа и воды для больших по площади месторождений: 1 — трубопроводы от скважин; 2 — автоматизированная установка по замеру продукции; 3 — сборный коллектор для нефтегазоводяной смеси; 4 — первая ступень сепарации; 5 — трубопровод для подачи нефтеводяной смеси на центральный пункт обезвоживания; 6 — подача газа на газобензиновый завод; 7 — сепаратор — делитель потока жидкости для равномерного распределения эмульсии по сепараторам<span style='font-family:-деэмульсаторам; 8 — сепаратор-деэмульсатор; 9 — установка подготовки сточной воды; 10 — сборный водовод сточной воды; 11 — сборный нефтепровод товарной нефти; 12 — компрессорная станция; 13 — газобензиновый завод; 14 — герметизированные резервуары товарной нефти; 15 — нефтяной насос для создания дополнительного напора; 16 — автоматизированная установка сдачи товарной нефти «Рубин-4»; 17 — возврат некондиционной нефти на доочистку; 18 — насосная магистрального нефтепровода; 19 — магистральный нефтепровод; 20 — водяной насос. Нефть.">

Рис. 10. Схема автоматизированной высоконапорной системы промыслового сбора и подготовки нефти, газа и воды для больших по площади месторождений: 1 — трубопроводы от скважин; 2 — автоматизированная установка по замеру продукции; 3 — сборный коллектор для нефтегазоводяной смеси; 4 — первая ступень сепарации; 5 — трубопровод для подачи нефтеводяной смеси на центральный пункт обезвоживания; 6 — подача газа на газобензиновый завод; 7 — сепаратор — делитель потока жидкости для равномерного распределения эмульсии по сепараторам-деэмульсаторам; 8 — сепаратор-деэмульсатор; 9 — установка подготовки сточной воды; 10 — сборный водовод сточной воды; 11 — сборный нефтепровод товарной нефти; 12 — компрессорная станция; 13 — газобензиновый завод; 14 — герметизированные резервуары товарной нефти; 15 — нефтяной насос для создания дополнительного напора; 16 — автоматизированная установка сдачи товарной нефти «Рубин-4»; 17 — возврат некондиционной нефти на доочистку; 18 — насосная магистрального нефтепровода; 19 — магистральный нефтепровод; 20 — водяной насос.
