Барабанно-шаровая мельница, устройство для размола кусков твёрдых материалов. Основной элемент — барабан, частично заполненный шарами (30—60 мм) из стали, чугуна и др. Наиболее распространены барабаны с диаметром 2—4 м и дл. 3—10 м, вращающиеся с частотой 10—40 об/мин вокруг своей оси. Материал измельчается ударами падающих шаров и истиранием. Барабанно-шаровая мельница применяются на тепловых электростанциях для размола углей, требующих тонкого помола, твёрдых углей (антрацит, тощие угли и др.) и углей, содержащих в значительном количестве примеси. Предварительно размельченный и подсушенный уголь (куски в 10—20 мм) подаётся одновременно с подогретым воздухом (вентилируемые Барабанно-шаровая мельница) или без него (невентилируемые Барабанно-шаровая мельница) в барабан. В вентилируемых Барабанно-шаровая мельница поток воздуха выносит из барабана мелкие частички угля. В невентилируемых Барабанно-шаровая мельница материал удаляется элеватором. Достоинства Б.-щ. м. — простота конструкции и надёжность в работе, недостатки — значительный расход металла, сложность изготовления, высокая стоимость, большие габариты пылеприготовительной установки, а также высокий удельный расход электроэнергии.

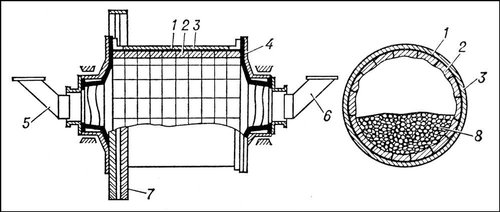

Схема барабанно-шаровой мельницы: 1 — барабан; 2 — броневые плиты; 3 — изоляция (от шума и тепловая); 4 — торцовый фланец мельницы; 5 — входной патрубок; 6 — выходной патрубок; 7 — ведомая шестерня; 8 — шары.

  С. С. Филимонов.
