Вакуум-фильтр, аппарат для разделения суспензий, то есть жидкостей, содержащих твёрдые частицы во взвешенном состоянии. Разделение происходит в результате разности давлений, создаваемой вакуум-насосом, над фильтрующей перегородкой и под ней. Известны Вакуум-фильтр периодического (рис. 1) и непрерывного (рис. 2) действия. Последний представляет собой горизонтальный вращающийся барабан, который изнутри разделён радиальными герметичными перегородками на отдельные ячейки, соединённые трубками с распределительной головкой. По мере вращения барабана в ячейках создаётся вакуум или избыточное давление. При вращении барабан проходит зону фильтрации, где жидкость засасывается в барабан, а твёрдые частицы оседают на фильтрующей ткани. После промывания осадка водой барабан входит в зону сушки, где через осадок просасывается воздух, затем в зону удаления осадка. Здесь изнутри барабана подаётся сжатый воздух, а осадок с поверхности барабана срезается ножом. Известны также дисковые, ленточные, тарельчатые, карусельные и др. Вакуум-фильтр непрерывного действия. Вакуум-фильтр широко применяют в химической и др. отраслях промышленности.

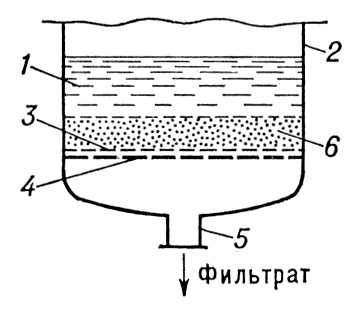

Рис. 1. Вакуум-фильтр периодического действия: 1 — суспензия; 2 — резервуар; 3 — фильтрующая поверхность (ткань, сетка, керамические плитки); 4 — решётка; 5 — штуцер, соединяющийся со сборником фильтрата и вакуум-насосом; 6 — осадок.

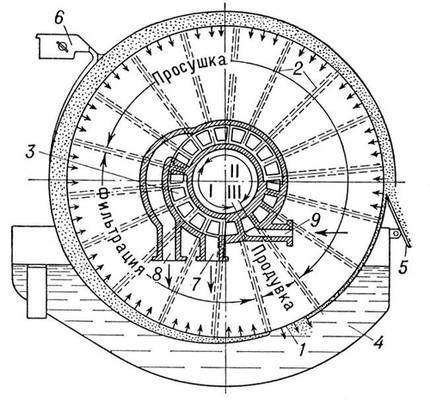

Рис. 2. Барабанный вакуум-фильтр непрерывного действия: 1 — барабан; 2 — перегородки; 3 — распределительная головка (золотниковый механизм); 4 — корыто; 5 — нож для срезания осадка; 6 — распределитель воды для промывания осадка; 7, 8 — трубы для откачки соответственно отфильтрованной жидкости и промывной воды; 9 — труба для подачи сжатого воздуха.



  Лит.: Касаткин А. Г., Основные процессы и аппараты химической технологии, 7 изд., М., 1961; Жужиков В. А., Фильтрование, 2 изд., М., 1968.

  В. Л. Пебалк.
