Ванная печь нагревательная, печь для нагрева материалов в жидкой среде. Ванная печь применяются в термических цехах для нагрева металлических деталей под закалку, отпуск, нормализацию, обжиг, цианирование, цементацию, а также для патентирования проволоки и ленты.

  Наиболее употребительные среды: для нагрева от 700 до 1300°С — хлористые и углекислые соли, от 160 до 500°С — азотнокислые соли, до 250°С — масла; применяют также расплавленные металлы (свинец, сплавы свинца с оловом и силумин).

  Преимуществом нагрева в жидких средах по сравнению с нагревом в обычных печах являются быстрота и равномерность нагрева, отсутствие окисления поверхности деталей.

  Ванная печь подразделяются на пламенные и электрические. Пламенная Ванная печь (рис. 1) имеет тигель из жароупорной стали с толщиной стенки 15—30 мм. Обогревается тигель пламенем от форсунки или горелки.

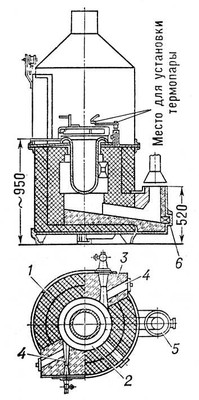

Рис. 1. Пламенная ванная печь: 1 — изоляционный кирпич; 2 — камера горения; 3 — огнеупорная набивка; 4 — форсунка или горелка; 5 — дымовой канал; 6 — отверстие для стока жидкости в случае прогара тигля.

  Электрические Ванная печь бывают двух типов — с генерацией тепла в нагревательных элементах (например, проволочного или ленточного типа), расположенных вне ванны (Ванная печь с внешним обогревом тигля), и с генерацией тепла в самой жидкой среде путём подвода тока с помощью электродов (Ванная печь с внутренним обогревом). Встречаются также Ванная печь с внутренним обогревом трубчатыми нагревательными элементами, располагаемыми внутри футерованного тигля. Электрические Ванная печь с внешним обогревом по конструкции (кроме устройств для обогрева тигля) аналогичны пламенным Ванная печь

  Наиболее широкое распространение в промышленности получили однои трёхфазные электродно-соляные Ванная печь (рис. 2), в которых нагревателем является расплавленная соль, загружаемая в рабочую камеру (круглого, прямоугольного или шестиугольного сечения), выложенную из фасонного шамотного кирпича, или в тигель из жароупорной стали. Электрический ток напряжением 6—24 в через массивные стальные электроды подводится непосредственно к соли. Наиболее совершенны электродные Ванная печь с опущенными электродами. Электрический ток, проходя через соль, вызывает энергичное перемешивание расплавленной соли и обеспечивает равномерность температуры ванны. Электродные Ванная печь применяются для нагрева до температуры от 40 до 1300°С. Мощность электродных печей 20—100 квт, производительность 30—200 кг/ч.

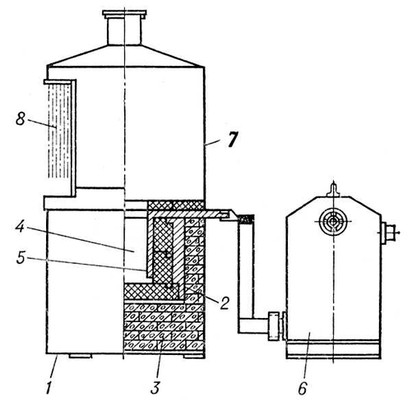

Рис. 2. Электродно-соляная ванная печь: 1 — металлический каркас; 2 — предохранительный кожух; 3 — теплоизоляционный кирпич; 4 — рабочее пространство; 5 — стальные плоские электроды; 6 — трансформатор; 7 — колпак; 8 — цепная занавеска для защиты персонала от брызг.



  Лит.: Рустем С. Л., Оборудование и проектирование термических цехов, М., 1962; Крылов П. А., Электрические соляные печи и ванны, М. — Л., 1962.

  В. А. Морозов.
