Гашение магнитного поля, процесс быстрого размагничивания, сведения до нуля магнитного поля возбуждения в электрических машинах. Необходимость Гашение магнитного поля часто встречается в условиях нормальной эксплуатации, однако этот процесс имеет особое значение при аварийных режимах, вызванных повреждениями изоляции внутри электрической машины или на её выводных зажимах. Простейшим способом Гашение магнитного поля является отключение обмотки возбуждения. Но быстрое размыкание электрической цепи с большой индуктивностью сопровождается возникновением на её зажимах высокого напряжения, способного пробить изоляцию. Поэтому при Гашение магнитного поля обмотку возбуждения замыкают либо на разрядное сопротивление, либо на встречно действующую эдс.

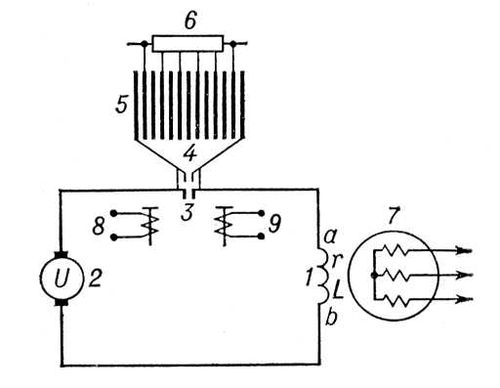

Принципиальная схема гашения поля синхронных машин автоматом гашения поля (АГП) с дугогасительной решёткой: 1 — обмотка возбуждения; 2 — якорь возбудителя; 3 — главные контакты АГП; 4 — дугогасительные контакты; 5 — дугогасительная решётка; 6 — шунтирующее сопротивление; 7 — обмотка статора; 8 — электромагнитный расцепитель; 9 — соленоидный привод.

  Оптимальными являются такие условия гашения магнитного поля, при которых продолжительность процесса гашения наименьшая, а напряжение на обмотке возбуждения не превышает допустимое по условиям электрической прочности изоляции. Сокращение времени процесса Гашение магнитного поля уменьшает размеры возможного ущерба вследствие аварии. Гашение магнитного поля осуществляется: 1) при ионном независимом возбуждении электрических машин — переключением возбудителя в инверторный режим с одновременным повышением его напряжения; в этом случае энергия, запасённая в обмотке возбуждения машины, отдаётся в сеть; 2) при ионном самовозбуждении, коротком замыкании и электромашинном возбуждении — размыканием обмотки возбуждения или переключением её на разрядные сопротивления, а также противовключением возбудителя. Управляемые вентили в системе возбуждения позволяют переключать обмотку возбуждения без разрыва цепи.

  В СССР для Гашение магнитного поля в турбогенераторах, гидрогенераторах, синхронных компенсаторах и крупных машинах постоянного тока применяют автоматы гашения поля — АГП, основным элементом которых является дугогасительная решётка (см. Дугогасительное устройство). При коротком замыкании в обмотке статора 7 (рис.) сигнал о замыкании поступает на расцепитель 8, который размыкает главные контакты 3, а затем дугогасительные 4. Возникшая дуга магнитным полем втягивается в решетку 5, где она разбивается на несколько коротких дуг постоянной длины между пластинами решётки, которые служат своеобразным нелинейным разрядным сопротивлением. По мере уменьшения силы тока в обмотке возбуждения машины сопротивление дуги, шунтирующей обмотку, увеличивается, что обеспечивает оптимальные условия Гашение магнитного поля АГП применяют как при ионном и электромашинном возбуждении, так и при ионном самовозбуждении.



  Лит.: Брон О. Б., Автоматы гашения магнитного поля, М. — Л., 1961.

  В. Т. Нежданов.
