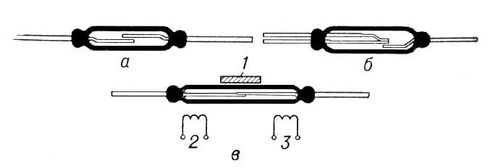

Геркон [от гер (метизированный) и кон (такт)], герметизированный переключатель с пружинными контактами из ферромагнитного материала, соприкасающимися под действием магнитного поля. Различают Геркон, работающие на замыкание, переключение и размыкание электрической цепи (см. рис.). Внутри баллона, диаметр которого не превышает 6,25 мм и длина 50 мм, создаётся вакуум или газовая среда (азот, аргон, водород) различного давления. При определённой напряжённости магнитного поля электромагнита или постоянного магнита свободные концы пружины (чаще из пермаллоевой проволоки), находящиеся на расстоянии нескольких десятых или сотых миллиметра, притягиваются друг к другу и замыкают контакт. При уменьшении напряжённости пружины упругой силой возвращаются в исходное положение, и контакт размыкается. Максимальная мощность, переключаемая контактами Геркон, Типы герконов: a — на замыкание; б — на переключение; в — на замыкание в поляризованном реле (1 — постоянный магнит для удержания контакта в замкнутом состоянии; 2 — обмотка электромагнита для размыкания контакта; 3 — обмотка электромагнита для замыкания контакта). 4—60 вм. У переключающих электрические цепи Геркон сопротивление контакта в замкнутом состоянии 0,02—0,2 ом, в разомкнутом — 109—1015ом. Большинство Геркон с газовым наполнением имеет пробивное напряжение 200—500 в. Повышением давления газа до нескольких десятых Мн/м2 (несколько атмосфер) или понижением его до 132.(10—4— 10—6) н/м2 (10—4—10—6 мм pm. cm.) оно увеличивается до 800 в. У вакуумных Геркон пробивное напряжение достигает 5000 в. Геркон выдерживает 108—109 срабатываний. Время срабатывания Геркон (0,5—2 мсек) и отпускания (0,1—0,7 мсек) намного меньше, чем у якорных электромагнитных реле. Особенностями Геркон являются простота конструкции, надёжность в работе, отсутствие регулировок, работа в любом положении в интервале температур от —100 до 200°С, возможность автоматизации изготовления. Геркон применяют в телефонии (реле, коммутаторы и др.), в вычислительной технике (логические, суммирующие, кодирующие элементы и др.) и т.д.
Лит.: Рабкин Л. И., Евгенова И. Н., Герконы, М., 1968. |
||||||||||||||||||||||||||||||||||||||||||||||
|
