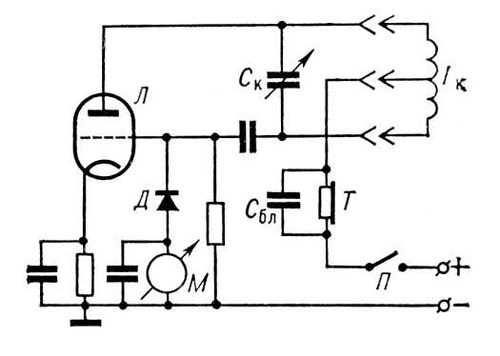

Гетеродинный индикатор резонанса, измерительный прибор для настройки высокочастотных цепей радиоприёмных и радиопередающих устройств в диапазоне частот от 100 кгц до 90 Мгц; применяется главным образом радиолюбителями. Гетеродинный индикатор резонанса (рис.) состоит из генератора с самовозбуждением (гетеродина), стрелочного индикатора (например, микроамперметра) и телефона. На требуемую частоту Гетеродинный индикатор резонанса настраивается конденсатором, который для удобства работы снабжен шкалой отсчёта. Диапазон рабочих частот изменяют путём смены катушек индуктивности. Принципиальная схема гетеродинного индикатора резонанса: Л — электронная лампа; Ск — конденсатор настройки; Lк — индуктивность контура; М — микроамперметр; Д — детектор: Т — телефон; Сбл — блокировочная ёмкость; П — выключатель питания. Работа Гетеродинный индикатор резонанса основана на том, что при настройке в резонанс двух колебательных контуров наблюдается максимальная отдача энергии из одного контура (Гетеродинный индикатор резонанса) в другой (исследуемой схемы). В зависимости от режима работы Гетеродинный индикатор резонанса может быть использован в качестве резонансного или гетеродинного частотомера. В первом случае цепь питания Гетеродинный индикатор резонанса отключается. Гетеродинный индикатор резонанса настраивают на частоту исследуемого передатчика, которую определяют по шкале Гетеродинный индикатор резонанса в момент наибольшего отклонения стрелки индикатора. Во втором случае частота передатчика определяется по методу нулевых биений, питание Гетеродинный индикатор резонанса не отключается. Погрешность измерения по этому методу не превышает ± 15—20 гц (частотный порог слухового восприятия), а чувствительность измерений значительно выше, чем в предыдущем случае. В некоторых схемах Гетеродинный индикатор резонанса колебания высокой частоты модулируются низкой частотой. Нередко Гетеродинный индикатор резонанса выполняют на транзисторах, а также комбинированными (с авометрами и др. электрическими измерительными приборами).
Лит.: Соколов В., ГИР на транзисторе, «Радио», 1966, № 12; Ломанович В., Комбинированный ГИР, там же, 1967, № 9. Е. Г. Билык. |
||||||||||||||||||||||||||||||||||||||||||||||
|
