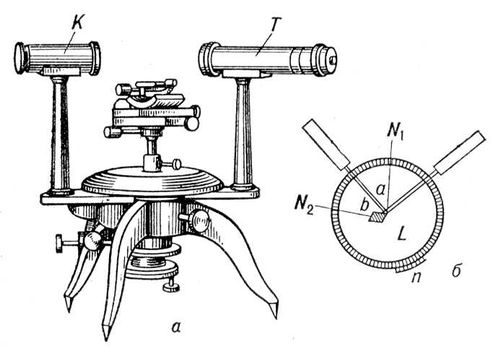

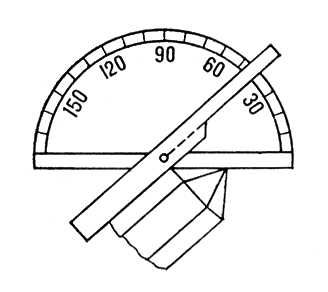

Гониометр (от греч. gonía — yгол и ...метр), 1) в физике прибор для измерения углов между гранями кристаллов, а также для измерения углов различных призм. Кристаллы можно однозначно характеризовать углами между их гранями. До открытия рентгеноструктурного анализа метод измерений кристаллов с помощью Гониометр был основным методом диагностирования кристаллических веществ. В дальнейшем он в значит. мере был вытеснен рентгеноструктурным анализом. Существуют прикладные и отражательные Гониометр Простейший прикладной Гониометр представляет собой транспортир, скрепленный с линейкой (рис. 1). Он позволяет измерять углы с точностью до 1/4—1/2°. Более точный отражательный Гониометр показан на рис. 2. Кристалл, приклеенный к вращающейся оси, освещается коллимированным пучком света; лучи, отражённые от его граней, поочерёдно наблюдаются в зрительную трубу Т (однокружный Гониометр ). Углы поворота кристалла отсчитываются по шкале. В более совершенных двухкружных Гониометр (Федорова, Гольдшмидта, Чапского) кристалл или зрительную трубу можно вращать вокруг двух осей. Точность измерений от 1' до 10'—20'. Рис. 1. Прикладной гониометр. Рис. 2. Однокружный отражательный гониометр: а — общий вид; б — схема; К — коллиматор; Т — зрительная труба; L — лимб; n — нониус; N1 и N2 — нормали соответственно к граням а и b. 2) В антропологии Гониометр — прибор для измерений углов кривизны позвоночника, лицевого угла, угла выступания носа и т. д. Приставной Гониометр представляет собой металлическую градуированную пластинку в виде дуги; её концы соединены поперечной пластинкой, в центре которой крепится вращающаяся стрелка с отвесом. Гониометр укрепляется на циркуле (например, скользящем), величина измеряемого угла оценивается по отклонению стрелки от вертикали.
Лит.: Флинт Е. Е., Практическое руководство по геометрической кристаллографии, 3 изд., М., 1956; его же, Начала кристаллографии, 2 изд., М., 1961. М. П. Шаскольская. |
||||||||||||||||||||||||||||||||||||||||||||||
|
