Микрокатор, измерительный прибор с преобразовательным элементом (механизмом) в виде скрученной в средней части ленточной пружины, при растягивании поворачивающейся на определённый угол (рис. 1). Микрокатор применяют для линейных измерений относительным контактным методом. Первые Микрокатор были изготовлены в 30-х гг. 20 века фирмой «Иогансон» (Швеция).

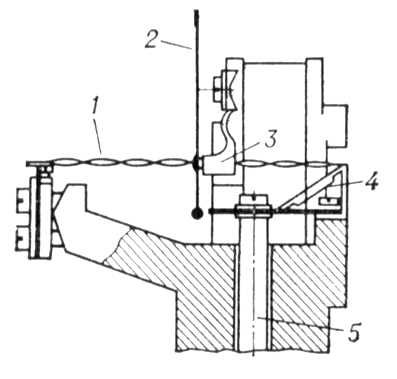

Рис. 1. Схема механизма микрокатора: 1 — пружина; 2 — стрелка; 3 — узел крепления стрелки; 4 — демпфирующий рычаг; 5 — измерительный стержень.



  Сравнительные характеристики основных типов измерительных головок

Тип прибора	Цена деления шкалы, мкм	Предел измерений, мкм	Погрешность прибора
Микрокатор	10; 2; 0,5: 0,2; 0,1; (0,05; 0,02 — опытные образцы)	± (300: 150; 60; 30; 15; 6; 4)	±. 0,5% от цены деления
Микатор	0,2; 0,5; 1:2	± (100; 50; 25; 10)	(0,3—20) мм
Миникатор	1; 2: 0,5	± (80; 40; 20)	не более цены деления



  Измеряемая длина, которую показывает на шкале стрелка, укрепленная в средней части пружины, пропорциональна углу поворота пружины (см. рис. 2). Для измерений Микрокатор устанавливают на стойке. Настройку Микрокатор на контролируемый размер осуществляют обычно по концевым мерам, которые располагаются между наконечником Микрокатор и плоскостью стола стойки.

  Механизм Микрокатор используется в малогабаритных пружинных измерительных головках — микаторах, пружинно-рычажных индикаторах — миникаторах (см. табл.), пружинно-оптических измерительных головках — оптикаторах.



  Лит.: Взаимозаменяемость и технические измерения в машиностроении, Микрокатор, 1972.

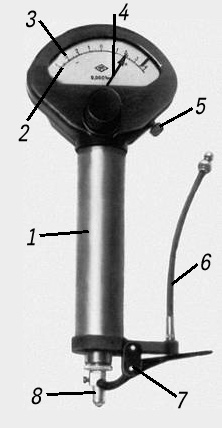

Рис. 2. Микрокатор: 1 — присоединительный цилиндр; 2 — шкала; 3 — указатель поля допуска; 4 — стрелка; 5 — винт смещения шкалы для установки на нуль; 6 — тросик арретирующего устройства; 7 — арретир; 8 — наконечник.

  Н. Н. Марков.
