Плотномер, прибор для непрерывного (или периодического) измерения плотности веществ в процессе их производства или переработки, устанавливается непосредственно в технологических линиях или производственных агрегатах. По принципу действия Плотномер для измерения плотности жидкостей (они наиболее распространены) делятся на следующие основные группы: поплавковые, весовые, гидростатические, радиоизотопные, вибрационные, ультразвуковые. К Плотномер примыкает группа приборов, предназначенных для измерения концентрации растворов (спиртомеры, сахаромеры, нефтеденсиметры, лактоденсиметры для определения жирности молока и др.).

  Поплавковые Плотномер бывают с плавающим поплавком (представляют собой ареометр постоянной массы, рис. 1) или с погруженным поплавком (ареометр постоянного объёма). Погрешности Плотномер этой группы в зависимости от конструкции составляют ±(0,2—2)% от диапазона значений плотности, охватываемого шкалой прибора. Весовые Плотномер основаны на непрерывном взвешивании определённого объёма жидкости. Погрешность таких Плотномер ±(0,5—1)%. В гидростатических Плотномер мерой плотности r служит разность давлений Dр двух столбов жидкости разной высоты: Dр = rgh, где g — ускорение свободного падения, h — разность высот столбов. Значение Dр измеряется либо непосредственно (датчиками давления), либо как разность давлений, необходимых для выдавливания пузырьков газа (воздуха) в жидкость на разной глубине (рис. 2). Погрешность таких Плотномер достигает ±(2—4)% от диапазона шкалы прибора. Действие радиоизотопных Плотномер основывается на определении изменения интенсивности пучка g- или b-лучей в результате их поглощения или рассеяния слоем жидкости (ослабление пучка определяется, при фиксированной толщине слоя, плотностью жидкости). Погрешность радиоизотопных Плотномер ~2% от диапазона шкалы прибора. Датчик вибрационного Плотномер содержит тело (полый цилиндр, пластина, камертон), которому извне сообщаются колебания. Определяется резонансная частота колебаний тела в веществе; эта частота тем меньше, чем больше плотность контролируемого вещества. Погрешность таких Плотномер ±(1—2)×10^-4 г/см³. Действие ультразвукового Плотномер основано на зависимости скорости звука с в среде от её плотности: , где (b — коэффициент адиабатической сжимаемости жидкости. Погрешность Плотномер~ (2—5)% от диапазона шкалы.

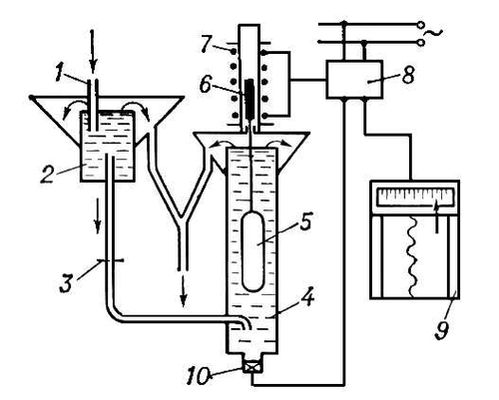

Рис. 1. Схема плотномера с плавающим поплавком: 1 — входная труба; 2 — переливной сосуд, обеспечивающий постоянство напора жидкости; 3 — диафрагма, устанавливающая скорость потока; 4 — измерительный сосуд с переливным устройством; 5 — металлический поплавок с сердечником 6; 7 — индуктивный датчик, включенный в схему измерительного моста 8; 9 — самопишущий прибор (или автоматический регулятор); 10 — термометр сопротивления для коррекции показаний на изменение температуры.

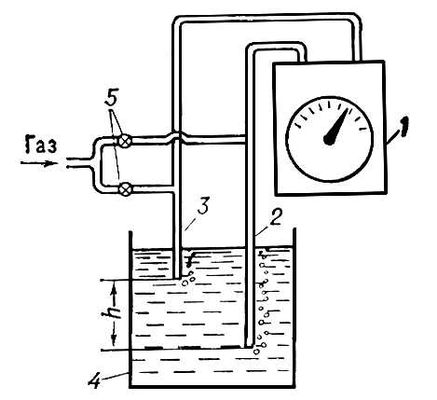

Рис. 2. Схема дифференциального гидростатического плотномера с продувкой газа: 1 — дифференциальный манометр; 2 — длинная трубка; 3 — короткая трубка; 4 — сосуд с исследуемой жидкостью; 5 — вентили.

  Радиоизотопный, ультразвуковой, вибрационный и ряд др. методов могут быть применены для определения плотности твёрдых и газообразных веществ.



  Лит.: Кивилис С. Ш., Приборы для измерения плотности жидкостей и газов, в кн.: Приборостроение и средства автоматики, т. 2, кн. 2, М., 1964; Измерение массы, объёма и плотности, М., 1972; Глыбин И. Плотномер, Автоматические плотномеры, К., 1965.

  С. Ш. Кивилис.
