Плювиограф (от лат. pluvia — дождь и ...граф), прибор для регистрации количества, продолжительности и интенсивности осадков. В СССР применяется Плювиограф, который состоит (рис. 1) из приёмного цилиндрического сосуда 1 с площадью 500 см². Жидкие осадки, стекая из сосуда 1 через сливную трубку 2 в водосборную камеру 3, вызывают перемещение поплавка, соединённого со стрелкой 4. Когда камера заполняется водой, поплавок всплывает и включает механизм 5, который обеспечивает принудительный слив воды через сифон 6 в ведро 7. Запись выпавших осадков осуществляется на специальной ленте, закрепленной на барабане 8, который приводится во вращение часовым механизмом. Вертикальные линии (рис. 2) соответствуют времени, а горизонтальные — количеству выпавших осадков. Запись начинается от нижней границы ленты (от нуля); при заполнении камеры (10 мм осадков) перо достигает её верхней границы, затем происходит слив и запись снова начинается от нуля.

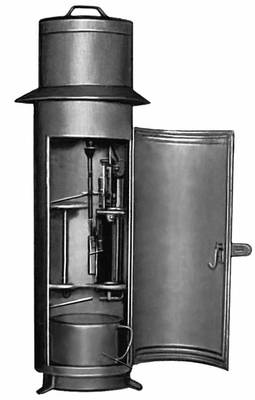

Рис. 1. Плювиограф.

Рис. 2. Запись на ленте плювиографа.



  Лит.: Стернзат М. С., Метеорологические приборы и наблюдения, Л., 1968.

  С. И. Непомнящий.
