Приёмный радиоцентр, крупная приёмная радиостанция, комплекс сооружений и технических средств для одновременного приёма сигналов многих передающих радиостанций. Первые Приёмный радиоцентр строились одновременно с передающими радиоцентрами. Приёмный радиоцентр может быть автономным (выделенным) или входить в состав узла связи определённого назначения, например магистральной или космической радиосвязи, радиовещания и т.д. К числу основных технических средств Приёмный радиоцентр относятся антенные и фидерные устройства с аппаратурой многократного использования антенн, радиоприёмники, промежуточная и оконечная аппаратура приёмного тракта; к числу вспомогательных — аппаратура контроля, дистанционного управления, служебной связи и сигнализации. Обычно технические средства Приёмный радиоцентр размещаются на его территории в стационарных сооружениях. Небольшие Приёмный радиоцентр могут располагаться в полустационарных сооружениях и на передвижных объектах.

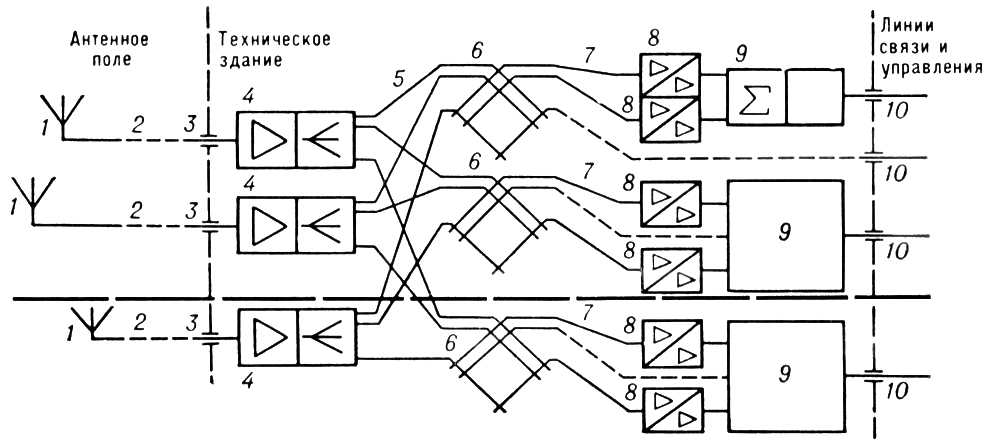

Обобщённая структурная схема приёмного радиоцентра: 1 — антенна; 2 — фидерная линия; 3 — антенный ввод; 4 — широкополосный антенный усилитель (с встроенным, реже автономным разветвителем); 5 — высокочастотная разводка усилители — коммутаторы; 6 — антенный коммутатор; 7 — высокочастотная разводка коммутатор — группа радиоприёмников; 8 — радиоприёмник (2 верхних — для сдвоенного приёма); 9 — промежуточная и оконечная аппаратура приёмного тракта; 10 — вывод линии связи и управления.

  Техническое построение (структура) Приёмный радиоцентр зависит от вида принимаемых сигналов и предпринимаемых мер по улучшению качества их приёма. На рис. приведена обобщённая структурная схема, показывающая функциональные связи основных элементов Приёмный радиоцентр Антенные устройства располагаются вблизи технического здания на антенном поле, которое обычно занимает площадь ~10—100 га (большую часть территории Приёмный радиоцентр). На стационарных Приёмный радиоцентр размещается до двух-трёх десятков направленных антенн больших линейных размеров (до нескольких сотен м и более), в том числе сложные антенные системы, например фазированные антенные решётки. К антеннам посредством фидеров подсоединяются радиоприёмники (до 100 и более); кроме того, к ним подключаются устройства настройки и согласования антенн, контроля работы антенн и фидерных линий, а также элементы грозозащиты на входе радиоприёмников. В процессе эксплуатации Приёмный радиоцентр часто возникает необходимость одновременно подключать к одной антенне несколько радиоприёмников или переключать их с одних антенн на другие; эти коммутационные функции выполняет аппаратура многократного использования антенн. Она состоит из широкополосных антенных усилителей (соединённых каждый со своей антенной), разветвителей (позволяющих получить несколько выходов с одного усилителя) и антенных коммутаторов, имеющих коммутационное поле с координатной структурой, благодаря которой входы каждого коммутатора соединены с выходами всех усилителей, а выходы — только со своей группой радиоприёмников. На крупных Приёмный радиоцентр радиоприёмники размещают в специализированных аппаратных помещениях (например, слухового приёма, буквопечатающего приёма и т.д.). К выходам радиоприёмников подключается промежуточная и оконечная приёмная аппаратура, назначение которой — улучшить качество приёма сигналов (в частности, для борьбы с замираниями сигналов применяется сдвоенный и даже счетверённый приём на разнесённые антенны). Промежуточная и оконечная аппаратура имеет выходы на линии связи, по которым принимаемые сигналы через радиобюро или радиодиспетчерский пункт поступают в др. аппаратные (узла связи). Совокупность антенн, радиоприёмников, промежуточной и оконечной аппаратуры образует единую приёмную систему Приёмный радиоцентр

  Характерные показатели технических возможностей Приёмный радиоцентр — число обслуживаемых корреспондентов, количество и качество технических средств. В зависимости от назначения и уровня автоматизации Приёмный радиоцентр распределение технических средств и управление ими осуществляют либо непосредственно на Приёмный радиоцентр, либо дистанционно — из радиобюро, радиодиспетчерского пункта, центра телефонной или телеграфной связи и т.д.

  Для улучшения условий приёма и уменьшения влияния помех радиоприёму Приёмный радиоцентр, как правило, располагают вдали от источников радиопомех индустриальных, передающих радиоцентров и отдельных мощных передающих радиостанций.



  Лит.: Барановский Б. К., Аппаратура многократного использования приемных антенн коротковолнового диапазона, М., 1966; Челышев В. Д., Приемные радиоцентры, М., 1975.

  В. Д. Челышев.
