Пружинонавивочный станок, предназначен для изготовления из проволоки и прутка пружин, пружинных шайб и колец. Работают по автоматическому и полуавтоматическому циклу. На Пружинонавивочный станок в холодном и горячем состоянии навивают винтовые, цилиндрические, конические, фасонные пружины. Основные узлы Пружинонавивочный станок: привод (обычно электрический), правильный, навивочный, шаговый и отрезной механизмы (рис.). Наиболее распространены пружинонавивочные автоматы холодной навивки с прерывистой подачей проволоки 2—3 парами роликов, приводимых зубчатым сектором или включаемых фрикционной муфтой (см. Навивка пружин). Пружины отрезаются в момент остановки роликов. Существуют Пружинонавивочный станок с непрерывной подачей проволоки и «летучим резцом» (отрезка пружины без остановки роликов), что повышает производительность. Кроме основных механизмов, Пружинонавивочный станок могут иметь различные приспособления и приставки, контрольные и корректирующие приборы и др. Применяются главным образом в серийном и массовом производстве. Производительность пружинонавивочных автоматов до 250 пружин в 1 мин, до 2200 пружинных шайб в 1 мин.

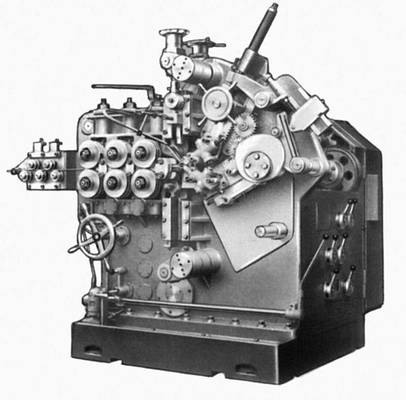

Пружинонавивочный автомат.

  Е. Г. Белков, Г. А. Навроцкий.
