Светокопировальный аппарат, диазокопировальный аппарат, средство оргтехники, применяется для оперативного копирования и размножения документов (преимущественно чертежей) на основе диазотипии. Технологический процесс получения светокопий осуществляется в 2 этапа: экспонирование и проявление. В большинстве Светокопировальный аппарат экспонирование производится контактным способом «на просвет»: прозрачный или полупрозрачный оригинал (например, кальку) с односторонним изображением накладывают на светочувствительный слой диазоматериала (ДМ) и подвергают интенсивному ультрафиолетовому облучению, вследствие чего на ДМ получается скрытое изображение. Экспонированный ДМ проявляют «сухим», «мокрым» или «горячим» способом (в зависимости от типа ДМ). Светокопировальный аппарат классифицируют по способу обработки ДМ — аппараты «сухого», «мокрого» и «горячего» проявления; по конструктивному исполнению — стационарные и настольные, с рулонной и листовой подачей ДМ, с отдельным проявочным устройством и совмещенные; по степени автоматизации — полуавтоматические и автоматические; по оснащённости вспомогательными устройствами — агрегатированные с бумагорезальным, листоподборочным и фальцевальным оборудованием и неагрегатированные. Как правило, экспонирование в Светокопировальный аппарат осуществляется при перемещении оригиналов в контакте с ДМ вокруг прозрачного цилиндра, внутри которого помещены источники ультрафиолетового излучения, например ртутно-кварцевые лампы (рис. 1, а). Движение ДМ обеспечивается лентопротяжным устройством (транспортёром). Экспонированные ДМ поступают в проявочное устройство. Однокомпонентные ДМ проявляют «мокрым» способом с применением щелочных растворов (рис. 1, б). Такие Светокопировальный аппарат чаще всего выполняют настольными, они не нуждаются в специальной вентиляции и могут быть установлены непосредственно в рабочем помещении конструкторов или в канцелярии; таковы, например, Светокопировальный аппарат типа СКМ-22 (рис. 2), изготовляющий светокопии на рулонной диазобумаге шириной до 460 мм при скорости движения ленты 0,5—5,5 м/мин, и настольный конторский Светокопировальный аппарат (рис. 3), позволяющий получать копии на листах размером 210x297 мм (формат А4). Двухкомпонентные ДМ проявляют «сухим» способом в парах аммиака (рис. 1, в). Светокопировальный аппарат «сухого» проявления обычно выпускаются в стационарном исполнении, с рулонной подачей ДМ; скорость движения ДМ достигает 42 м/мин. Наиболее широко их применяют в проектно-конструкторских организациях; эти Светокопировальный аппарат часто агрегатируют с резальным и листоподборочным устройствами (рис. 4). Термопроявляющиеся ДМ, содержащие не только диазои азокомпоненты, но и соединения, выделяющие при нагревании необходимые для проявления вещества со щелочными свойствами, обрабатывают в нагревательном устройстве («горячее» проявление). По конструкции Светокопировальный аппарат «горячего» проявления аналогичны аппаратам «сухого» проявления.

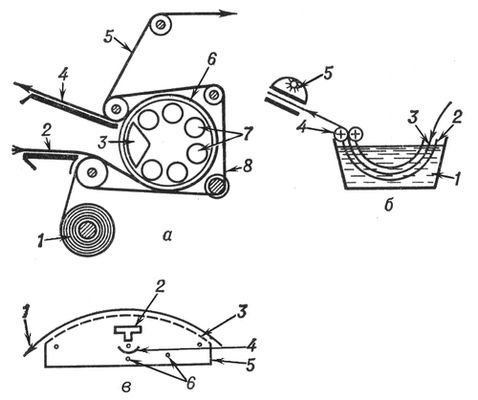

Рис. 1. Схемы узлов светокопировальных аппаратов. а — экспонирующее устройство: 1 — рулон диазобумаги, 2 — подача оригинала, 3 — светоотражатель, 4 — приемный лоток для использованных оригиналов, 5 — экспонированный диазоматериал, 6 — стеклянный цилиндр, 7 — ртутно-кварцевые лампы, 8 — лента транспортера; б — устройство для «мокрого» проявления: 1 — ванна с щелочным раствором, 2 — направляющие, 3 — экспонированный диазоматериал, 4 — отжимающие валики, 5 — сушильное устройство; в — устройство для «сухого» проявления: 1 — проявленный диазоматериал, 2 — труба подачи аммиака, 3 — решётка, 4 — жёлоб, 5 — корпус, 6 — нагревательные элементы.

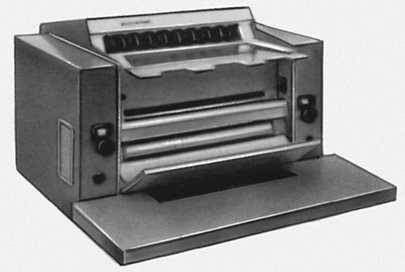

Рис. 2. Малоформатный настольный рулонный светокопировальный аппарат СКМ-22 (СССР).

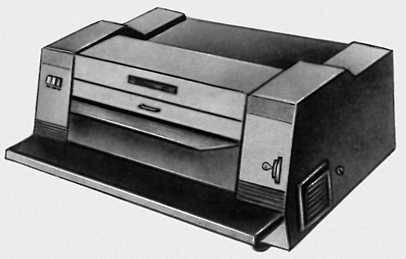

Рис. 3. Малогабаритный настольный конторский светокопировальный аппарат с листовой подачей бумаги (производительность до 8 копий в мин).

Рис. 4. Автоматический агрегатированный конторский светокопировальный аппарат с листовой подачей бумаги и листоподборочным устройством (производительность до 50 копий в мин).

  К 1975 разработаны качественные высокочувствительные ДМ, позволяющие использовать Светокопировальный аппарат для копирования репродукционным способом, а также для получения дешёвых микрокопий. Благодаря повышению светочувствительности ДМ и их сенсибилизации не только к ультрафиолетовым, но и к зелёным лучам увеличилась скорость экспонирования (свыше 50 м/мин), а также стало осуществимо проекционное диазокопирование с микрофильмов (в т. н. диазодубликаторах).



  Лит.: Бурцев В. В., Каплан Э. Б., Средства оргатехники. Справочник-каталог, М., 1971; Алферов А. В., Резник И. С., Шорин В. Г., Оргатехника, М., 1973.

  А. В. Алферов.
