Счётчик электрический, электроизмерительный прибор для учёта электроэнергии, отдаваемой станцией в сеть или получаемой потребителем от сети за определённый промежуток времени. По характеру выполняемого измерения Счётчик электрический относятся к интегрирующим измерительным приборам. В цепях постоянного тока применяют Счётчик электрический магнитоэлектрических, ферродинамических, электролитических и электродинамических систем, а в цепях переменного тока — преимущественно индукционные (для учёта как активной, так и реактивной энергии). Счётчик электрический всех систем, кроме электролитических, представляют собой микроэлектродвигатели, поэтому их часто называют моторными.

U — поток, создаваемый током в цепи напряжения (параллельной нагрузке); Ф_I — поток, создаваемый током нагрузки; 1 — электромагнит последовательной цепи (тока); 2 — металлическая пластинка для регулирования угла сдвига фаз между потоками Ф_U и Ф_I; 3 — электромагнит параллельной цепи (напряжения); 4 — счётный механизм; 5 — тормозной магнит (постоянный магнит, который создаёт противодействующий момент, необходимый для обеспечения однозначности измерения); 6 — алюминиевый диск; 7 — нагрузка (например, осветительные лампы накаливания). Счётчик электрический." alt="Индукционный однофазный счётчик электроэнергии переменного тока (50 гц): Ф_U — поток, создаваемый током в цепи напряжения (параллельной нагрузке); Ф_I — поток, создаваемый током нагрузки; 1 — электромагнит последовательной цепи (тока); 2 — металлическая пластинка для регулирования угла сдвига фаз между потоками Ф_U и Ф_I; 3 — электромагнит параллельной цепи (напряжения); 4 — счётный механизм; 5 — тормозной магнит (постоянный магнит, который создаёт противодействующий момент, необходимый для обеспечения однозначности измерения); 6 — алюминиевый диск; 7 — нагрузка (например, осветительные лампы накаливания)."

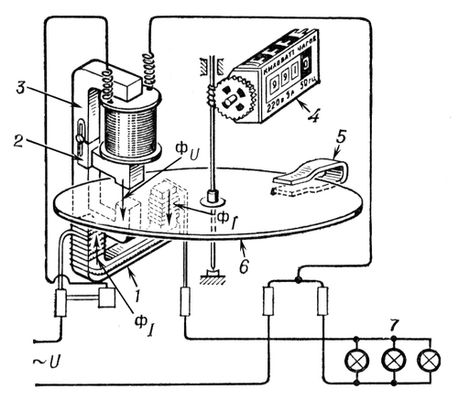

Индукционный однофазный счётчик электроэнергии переменного тока (50 гц): Ф_U — поток, создаваемый током в цепи напряжения (параллельной нагрузке); Ф_I — поток, создаваемый током нагрузки; 1 — электромагнит последовательной цепи (тока); 2 — металлическая пластинка для регулирования угла сдвига фаз между потоками Ф_U и Ф_I; 3 — электромагнит параллельной цепи (напряжения); 4 — счётный механизм; 5 — тормозной магнит (постоянный магнит, который создаёт противодействующий момент, необходимый для обеспечения однозначности измерения); 6 — алюминиевый диск; 7 — нагрузка (например, осветительные лампы накаливания).

  Основное отличие Счётчик электрический от показывающих приборов со стрелочным или световым указателем состоит в том, что его подвижная часть не связана пружиной и может свободно вращаться, причём каждому её обороту соответствует определённое значение измеряемой величины. На рисунке показано устройство индукционного Счётчик электрический однофазного переменного тока. Счётчик электрический имеет цепи тока и напряжения с последовательным и параллельным включением в контролируемую цепь. Протекающие по цепям токи создают в электромагнитах переменные магнитные потоки Ф_u и Ф_I в результате взаимодействия потока Ф_u с вихревыми токами, индуктируемыми в диске потоком Ф_I, возникает вращающий момент, пропорциональный мощности Р. Количество оборотов подвижной части за время t пропорционально энергии . Результат измерения (обычно в киловатт-часах) определяют по показаниям счётного механизма, соединённого червячной передачей с осью диска.

  Счётчик электрический постоянного тока применяют для учёта расхода электроэнергии на подвижном составе электрифицированного ж.-д. транспорта, на электролизных установках (в условных единицах — вольт-часах), для измерения количества электричества (в ампер-часах), прошедшего через аккумуляторную батарею при её зарядке; Счётчик электрический переменного тока применяют как квартирные счётчики электроэнергии и для учёта расхода электроэнергии в электроприводах, осветительных сетях, коммунальном хозяйстве и т. п. Погрешность измерения Счётчик электрический 1—2,5%.



  Лит.: Электрические измерения. Средства и методы измерений, под ред. Е. Г. Шрамкова, М., 1972; Шкурин Г. П., Справочник по электрои электронноизмерительным приборам, М., 1972; Касаткин А. С., Электротехника, 3 изд., М., 1973.

  Г. П. Шкурин.
