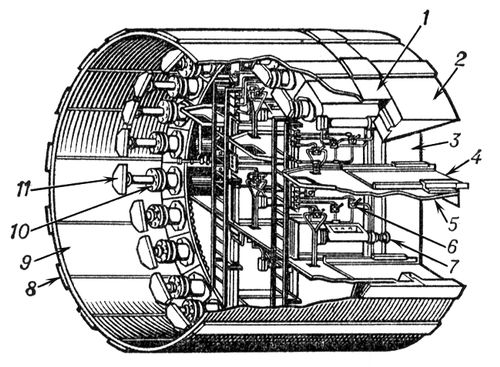

Щит проходческий, подвижная сборная металлическая конструкция, обеспечивающая безопасное проведение горной выработки и сооружение в ней постоянной крепи (обделки). Впервые Щит проходческий был применен в Великобритании М. И. Брюнелем при сооружении тоннеля под р. Темза (1825). В СССР Щит проходческий применяют с 1932; с их помощью сооружено большинство тоннелей метрополитенов в Москве, Ленинграде, Киеве и других городах. Щит проходческий применяется при сооружении тоннелей различного назначения, при разработке месторождений полезных ископаемых подземным способом. Немеханизированный щит: 1 — опорное кольцо; 2 — ножевое кольцо; 3 — вертикальная перегородка; 4 — выдвижная платформа: 5 — горизонтальная перегородка; 6 — платформенный домкрат; 7 — забойный домкрат; 8 — накладка; 9 — оболочка; 10 — щитовой домкрат; 11 — опорная пята. Немеханизированные Щит проходческий классифицируют по форме поперечного сечения (круговое, эллиптические, подковообразное и прямоугольное); по размерам сечения (большое — 8,5—9,75 м, среднее — 5,7—6,7 м и малое — 2,6—3,6 м); по способу ограждения забоя (без лобовой диафрагмы, с рассекающими перегородками, с лобовой диафрагмой, с герметизированным ограждением). В Щит проходческий (рис.) ножевое кольцо предохраняет от вывала породы из массива и служит для частичного срезания мягких и сыпучих пород; в опорном кольце размещают щитовые и забойные домкраты, трубы и пускорегулирующую аппаратуру; консольная часть оболочки ограждает место монтажных работ. Перегородки — горизонтальные и вертикальные — делят Щит проходческий на рабочие ячейки, необходимые для безопасного ведения проходческих работ по всему забою. Щит проходческий перемещается при помощи щитовых домкратов, которые упираются в торец обделки. Забойные домкраты служат для крепления забоя, а платформенные — для выдвижения платформ. В мировой практике широко применяют механизированные Щит проходческий, которые различают: по области применения (для неустойчивых, слабоустойчивых и устойчивых пород различной крепости); способу разрушения пород (строгание, фрезерование, бурение, скалывание); типу рабочего органа (роторный, качающийся, планетарный, комбинированный). Основные размеры Щит проходческий зависят от диаметра обделки, геологических условий проходки и типа механизированного оборудования. На скорость проходки влияют размеры сечения и тип Щит проходческий и при благоприятных условиях она достигает нескольких сотен м/мес (проходка тоннелей на строительстве Ленинградского метрополитена — до 600 м/мес). Конструкции Щит проходческий совершенствуют путём создания унифицированных режущих инструментов и погрузочных ковшей, разработки взаимозаменяемых инструментов.
Лит.: Тоннели и метрополитены, 2 изд., М., 1975; Малевич Н. А., Горнопроходческие машины и комплексы, М., 1971. В. П. Волков.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
