Электрооптический дальномер, светодальномер, прибор для измерения расстояний по времени прохождения измеряемого расстояния электромагнитными волнами оптического или инфракрасного диапазонов. Электрооптический дальномер делятся на импульсные и фазовые (в зависимости от того, каким способом определяют время прохождения световым импульсом расстояния до объекта и обратно). Электрооптический дальномер первого вида измеряют расстояние по времени между моментом испускания импульса передатчиком и моментом возвращения импульса, приходящего от отражателя, установленного на конце измеряемой линии, второго вида — по разности фаз посылаемого синусоидально модулированного излучения и принятого. Наибольшее распространение получили фазовые Электрооптический дальномер, упрощённая блок-схема которых дана на рис. Источниками света ранее служили лампы накаливания (3— 30 вт) и газосветные лампы (50—100 вт), ныне — газовые и полупроводниковые оптические квантовые генераторы (ОКГ). В Электрооптический дальномер обычно применяют амплитудную модуляцию с частотами в 10—80 мгц, при которой разности фаз в 1° соответствует изменение расстояния менее, чем на 1 см. Конструктивно модулятор н демодулятор одинаковы, их действие основано на использовании Керра эффекта или Поккельса эффекта. Модулирующее световой поток переменное напряжение вырабатывает генератор масштабной частоты, называется так потому, что соответствующая ей длина волны определяет масштаб перевода разности фаз в расстояния. Промодулированный свет линзовой или зеркально-линзовой оптической системой формируется в узконаправленный пучок, посылаемый на отражатель. Отражённый свет фокусируется на демодулятор оптической системой, аналогичной передающей. Регистрируемая индикатором разности фаз интенсивность на выходе демодулятора зависит от соотношения фаз в принятом световом сигнале и в управляющем демодулятором напряжении; фазовращатель позволяет установить заданное соотношение и отсчитать полученную разность фаз, по которой и вычисляется расстояние. Индикатором разности фаз может служить глаз наблюдателя (Электрооптический дальномер с визуальной индикацией) или фотоэлектрическое устройство со стрелочным прибором на выходе.

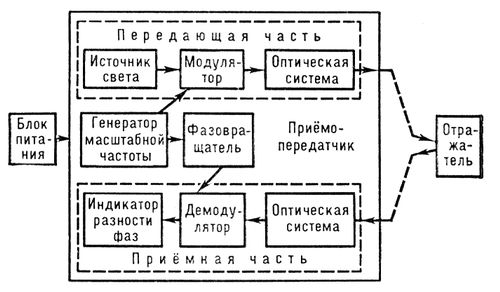

Блок-схема электрооптического дальномера.

  Дальность действия Электрооптический дальномер доходит до 50 км, средняя квадратическая погрешность составляет ± (1+0,2Дкм) см, где Д — расстояние, масса комплекта 30—150 кг, потребляемая мощность 5—150 вт.



  Лит.: ГОСТ 19223—73. Светодальномеры. Типы. Основные параметры и технические требования; Генике А. А., Ларин Б. А., Назаров В. М., Геодезические Базовые дальномеры, М., 1974; Литвинов Б. А., Лобачев В. М., Воронков Н. Н., Геодезическое инструментоведение, [2 изд.], М., 1971; Кондрашков А. В., Электрооптические и радиогеодезические измерения, М., 1972.

  Г. Г. Гордон.
