Биакс (от би... и лат. axis — ось), ферритовый сердечник с разветвленным магнитопроводом и двумя непересекающимися отверстиями, оси которых взаимно перпендикулярны. Используется в качестве запоминающего или логического элемента в технических средствах автоматики и цифровой вычислительной техники (см. ферритовый сердечник).

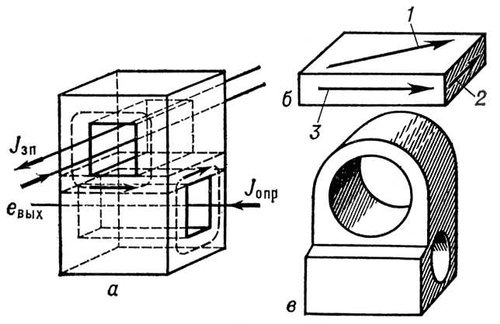

Биакс: а — симметричный с обмотками записи (J_зп), опроса (J_oпр) и считывания (евых); б — перемычка с векторами магнитных потоков записи (3), опроса (2) и результирующего (1); в — несимметричный типа БН-6.

Запоминающий Биакс обеспечивает оперативную запись, хранение и считывание без разрушения информации (см. Запоминающее устройство).

Это свойство обусловлено тем, что направления магнитных потоков в общем участке двух замкнутых взаимосвязанных магнитопроводов Биакс (перемычка между отверстиями на рис.а, а выделена пунктиром) взаимно перпендикулярны и при одновременном их перемагничивании (запись информации) результирующий магнитный поток в перемычке принимает наивыгоднейшую ориентацию (рис., б). При этом магнитные потоки вокруг каждого отверстия изменяются до 0,7 максимального значения. Импульс опроса вызывает практически мгновенное изменение ориентации доменов перемычки в направлении потока в магнитопроводе опроса. Это приводит к уменьшению потока в магнитопроводе записи и возникновению эдс (считывание) в выходной обмотке. После прекращения импульса опроса в перемычке без дополнительного воздействия восстанавливается первоначальное распределение потоков.

  Логический Биакс конструктивно отличается от запоминающего отсутствием перемычки. В процессе работы изменяются магнитные потоки и их знаки в общих для обоих отверстий участках магнитопровода.

  Существует несколько разновидностей Биакс, отличающихся конструкцией (симметричные и несимметричные — рис., б), свойствами материала магнитопроводов и т.д. Основные достоинства Биакс — малые размеры, высокое быстродействие (особенно по считыванию при малых потребляемых мощностях), большая надёжность и сравнительно низкая стоимость при автоматизированном производстве и сортировке.



  Лит.: Визун Ю. И., О применении элементов типа «Биакс» в оперативной памяти, М., 1965.

  В. П. Исаев.
