Блокинг-генератор, одноламповый или однотранзисторный генератор с сильной трансформаторной обратной связью, создающий импульсы малой длительности, периодически повторяющиеся через сравнительно большие промежутки времени. В Блокинг-генератор (рис.) сильная положительная обратная связь вызывает при формировании переднего фронта и спада импульса лавинообразное нарастание и уменьшение силы тока в электронной лампе (транзисторе). Длительность импульса (обычно 0,05—25 мксек) в основном определяется временем заряда конденсатора С большой силой тока, протекающего в цепи управляющей сетки (лампа) или базы (транзистор) во время формирования вершины импульса, и параметрами трансформатора, а длительность промежутков между импульсами (в автоколебательном режиме) — временем разряда конденсатора С через резистор R. Длительность импульса можно регулировать в некоторых пределах изменением ёмкости конденсатора С. Различают режимы работы Блокинг-генератор: автоколебательный (самовозбуждение колебаний) и ждущий (заторможенный), когда генерирование импульса вызывается каждый раз внешним (запускающим) импульсом.

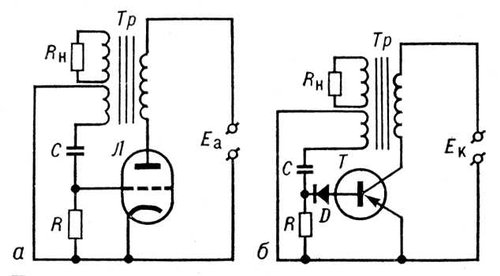

Типовая схема блокинг-генератора: а — с электронной лампой Л; б — с транзистором Т. На схеме: R<sub>н</sub>— сопротивление нагрузки; T<sub>p</sub> — трансформатор в цепи обратной связи; D — полупроводниковый диод, ограничивающий силу тока в цепи базы транзистора; Е<sub>а</sub> и E<sub>k</sub> — напряжения источников анодного и коллекторного токов. Блокинг-генератор.

Типовая схема блокинг-генератора: а — с электронной лампой Л; б — с транзистором Т. На схеме: Rн— сопротивление нагрузки; Tp — трансформатор в цепи обратной связи; D — полупроводниковый диод, ограничивающий силу тока в цепи базы транзистора; Еа и Ek — напряжения источников анодного и коллекторного токов.

  Основные достоинства Блокинг-генератор: простота устройства; лёгкая синхронизация и стабилизация колебаний; возможность получения большой мощности в импульсе при малой средней мощности. Блокинг-генератор применяют в импульсной технике для получения мощных импульсов малой длительности, в телевизионных и радиолокационных развёртывающих устройствах, в делителях частоты и др.



  Лит.: Меерович Л. А., Зеличенко Л. Г., Импульсная техника, М., 1953; Полупроводниковые триоды в регенеративных схемах, под ред. В. В. Мигулина. М.—Л., 1959.
