Ваттметр (от ватт и ...метр), прибор для измерения мощности электрического тока в ваттах. Наиболее распространены электродинамические Ваттметр (см. Электродинамический прибор), механизм которых (рис.) состоит из неподвижной катушки 1, включенной последовательно с нагрузкой Н (цепь тока), и подвижной катушки 2, включенной через большое добавочное сопротивление R параллельно нагрузке (цепь напряжения). Работа Ваттметр такого типа основана на взаимодействии магнитных полей подвижной и неподвижной катушек при прохождении по ним электрического тока. При этом вращающий момент, вызывающий отклонение подвижной части прибора и соединённой с ней стрелки (указателя), при постоянном токе пропорционален произведению силы тока на напряжение, а при переменном токе — также косинусу угла сдвига фаз между током и напряжением. Применяются также ферродинамические Ваттметр, реже индукционные, термоэлектрические и электростатические.

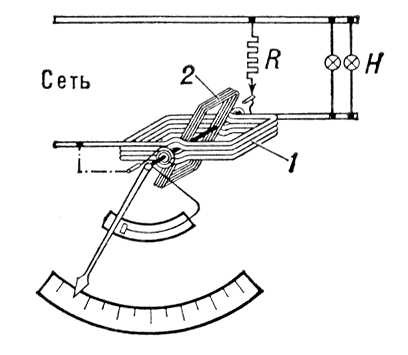

Схема устройства и включения электродинамического ваттметра.

  Промышленность СССР выпускает переносные (лабораторные) электродинамические Ваттметр классов точности 0,2 и 0,5, предназначенные для измерений в цепях постоянного и переменного (с частотой до 5 кгц) токов. Измерение мощности при частоте переменного тока свыше 5 кгц осуществляют термоэлектрические Ваттметр (см. Термоэлектрический прибор). Для измерения мощности в энергетических установках применяют щитовые (стационарные) Ваттметр обычно ферродинамические и реже индукционные.

  Мощность в трёхфазных цепях измеряют трёхфазными Ваттметр, которые представляют собой конструктивное объединение трёх (двух) механизмов однофазных Ваттметр Подвижные катушки трёхфазных Ваттметр укрепляют на общей оси, чем достигается суммирование создаваемых ими вращающих моментов. В цепи высокого напряжения Ваттметр включают через измерительные трансформаторы (тока и напряжения).



  Лит.: Шкурин Г. П., Справочник по электроизмерительным и радиоизмерительным приборам, 3 изд., т. 1, М., 1960.

  Н. Г. Вострокнутов
