Измерительный трансформатор, электрический трансформатор, на первичную обмотку которого воздействует измеряемый ток или напряжение, а вторичная, понижающая, включена на измерительные приборы и реле защиты. Измерительный трансформатор применяют главным образом в распределительных устройствах и в цепях переменного тока высокого напряжения для безопасных измерений силы тока, напряжения, мощности, энергии. На случай повреждения изоляции со стороны высокого напряжения один из зажимов вторичной обмотки заземляют. С помощью Измерительный трансформатор можно измерять различные значения электрических величин электроизмерительными приборами (вольтметром, амперметром, ваттметром), имеющими пределы до 100 в и 5 а. Различают Измерительный трансформатор напряжения (для включения вольтметров, частотомеров, параллельных цепей ваттметров, счётчиков, фазометров и реле напряжения) и Измерительный трансформатор тока (для включения амперметров, последовательных цепей ваттметров, счётчиков, фазометров и реле тока). Схемы включения Измерительный трансформатор в электрическую цепь показаны на рис. 1 и 2.

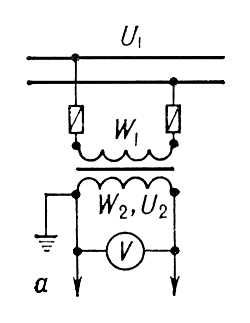

Измерительный трансформатор напряжения. Схема включения.

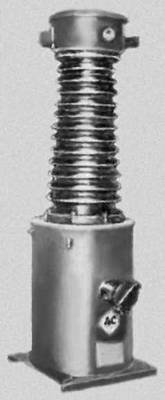

Рис. 1б. Измерительный трансформатор напряжения. Трансформатор напряжения на 400 кв.

  К зажимам первичной обмотки Измерительный трансформатор напряжения (рис. 1) подводится измеряемое напряжение U₁; обмотка W₁ включается параллельно нагрузке. Вторичное напряжение U₂ с обмотки W₂ подаётся на вольтметр или цепи напряжения измерительных приборов и реле защиты. Точность измерения характеризуется погрешностью в %, которая определяет точность передачи амплитуды измеряемого напряжения, и угловой погрешностью в градусах, равной углу между вектором первичного и повёрнутым на 180° вектором вторичного напряжения и определяющей точность передачи фазы. Большинство высоковольтных Измерительный трансформатор напряжения изготовляют секционированными с масляным наполнителем.

  Первичная обмотка Измерительный трансформатор тока W₁ (рис. 2) включается последовательно в контролируемую электрическую цепь переменного тока I₁, а вторичная обмотка W₂ — в последовательную цепь амперметра или других измерительных приборов. Точность Измерительный трансформатор тока характеризуется выраженным в % отношением разности значений приведённого вторичного тока и действительного первичного тока к действительному значению первичного тока.

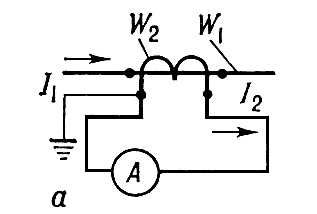

Рис. 2а. Измерительный трансформатор тока. Схема включения.

Рис. 2б. Измерительный трансформатор тока. Трансформатор тока на 115 кв.

  Для измерения мощности в цепи высокого напряжения с помощью ваттметра необходимы как Измерительный трансформатор тока, так и Измерительный трансформатор напряжения (рис. 3).

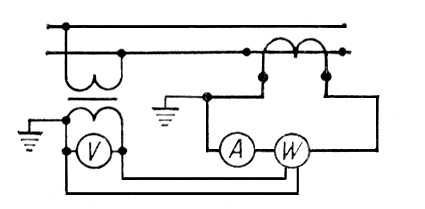

Рис. 3. Схема включения ваттметра в однофазную цепь высокого напряжения через измерительные трансформаторы тока и напряжения: V — вольтметр; А — амперметр; W — ваттметр.

  Для измерений в цепях постоянного тока большой силы или высокого напряжения применяют Измерительный трансформатор постоянного тока особой конструкции (рис. 4). Действие такого Измерительный трансформатор основано на насыщении сердечников из ферромагнетика при небольших напряжённостях магнитного поля, в результате чего среднее значение переменного тока во вспомогательной обмотке становится зависимым от измеряемого постоянного тока.

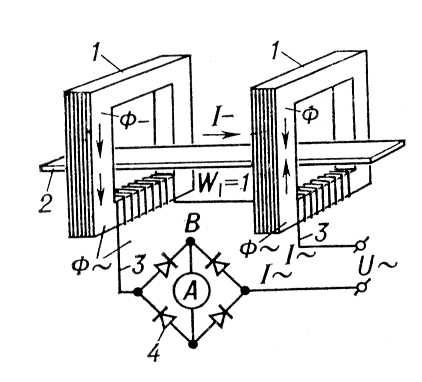

Рис. 4. Схема измерительного трансформатора постоянного тока: 1 — сердечник; 2 — шина (провод постоянного тока); 3 — вспомогательная обмотка; 4 — диоды выпрямительного моста; Ф — магнитный поток; В — выпрямитель; А — амперметр; W₁ — первичная обмотка (шина); U ~ — вспомогательный источник переменного тока; I — измеряемый ток.



  Лит.: Электрические измерения. Общий курс, под ред. А. В. Фремке, 2 изд., М. — Л., 1954; Арутюнов В. О., Электрические измерительные приборы и измерения, М. — Л., 1958.
