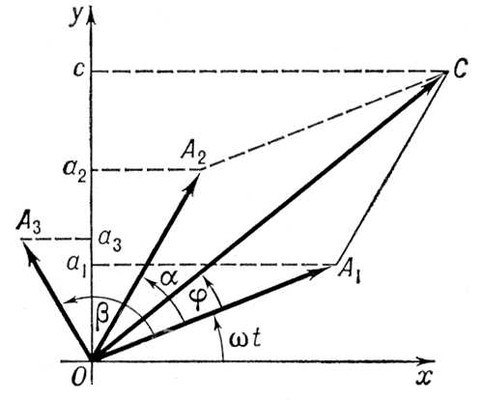

Векторная диаграмма, графическое изображение значений периодически изменяющихся величин и соотношений между ними при помощи направленных отрезков — векторов. Рис. к ст. Векторная диаграмма. Векторная диаграмма широко применяются в электротехнике, акустике, оптике и т. п. Простые гармонические функции одного периода, напримерa1= B1sinwt, f2= B2sin(a+wt), f3= B3sin(b+wt), могут быть представлены графически (рис.) в виде проекции на ось Оувекторов вращающихся с постоянной угловой скоростью w, причём и повёрнуты относительно на углы a и b. Длина векторов соответствует амплитудам колебаний: Сумма или разность двух и более колебаний на Векторная диаграмма обозначается как геометрическая сумма или разность векторов составляющих колебаний, полученная по правилу параллелограмма, а мгновенное значение искомой величины определяется проекцией вектора суммы на ось Оу. Например, требуется найти сумму F колебаний f1 с амплитудой и f2 амплитудой . При геометрическом сложении векторов и по Векторная диаграмма находим, что амплитуда суммарного колебания F равна длине вектора и опережает по фазе колебание f1 на угол j. |
||||||||||||||||||||||||||||||||||||||||||||||
|
