Видеоусилитель, широкополосный ламповый или полупроводниковый усилитель, применяемый в телевизионных, радиолокационных, осциллографических и др. устройствах для усиления видеосигналов перед подачей их на электроннолучевую трубку. Для сохранения формы видеосигналов Видеоусилитель должен равномерно (отклонение не более 1—3 дб) их усиливать в широкой полосе пропускания частот (от 10—30 гц до 4—6 Мгц) без заметных фазовых искажений. См. Фазочастотная характеристика. Наиболее применимы схемы однои двухкаскадного Видеоусилитель, в цепь нагрузки усилительной ступени которых включается резистор с малым сопротивлением и различные сочетания катушек индуктивности, конденсаторов, резисторов. Эти сочетания выбираются таким образом, чтобы вызвать подъём усиления в области высоких и низких частот, приводящий к равномерному усилению и уменьшению фазовых искажений в более широкой полосе частот. На рис. приведены схема однокаскадного лампового Видеоусилитель и его амплитудно-частотная характеристика. Подъём (коррекция) усиления в области высоких частот достигается вследствие резонансных явлений в колебательных контурах, образуемых катушками индуктивности L_a, L_c и паразитными ёмкостями схемы С_пар, в области низких частот — подбором параметров цепи анодной развязки R_фС_ф. См. также Электрических сигналов усилитель.

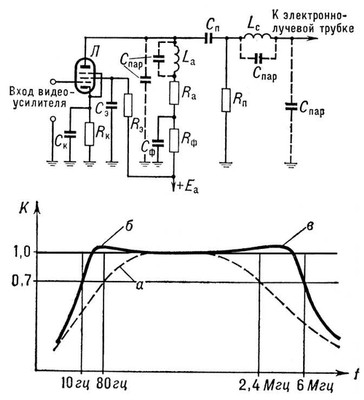

Типовая схема однокаскадного лампового видеоусилителя (пунктиром показаны подсоединения С_пар) и его характеристика усиления при включении в анодную цепь лампы различной нагрузки: а — резистора R_a, б — резистора R_a и цепи развязки R_ф С_ф; в — резистора R_a и корректирующих катушек индуктивности L_a и L_c; К — относит. коэфф. усиления, равный отношению коэфф. усиления на любой частоте к максим. коэфф. усиления; f — частота.



  Лит.: Крейцер Видеоусилитель Л., Видеоусилители, М., 1952; Лурье О., Усилители видеочастоты, 2 изд., М., 1961.

  А. Я. Клопов.
