Вскрытие месторождения полезного ископаемого, проведение капитальных горных выработок, открывающих доступ с поверхности ко всему месторождению или его части и обеспечивающих возможность проведения подготовительных горных выработок, необходимых для обслуживания добычных забоев.

  Главные цели Вскрытие месторождения — создание транспортных связей между очистными забоями (местом добычи полезного ископаемого) и пунктом приёма его на поверхности, обеспечение условий для безопасного перемещения людей; подача чистого воздуха к рабочим участкам (в шахтах).

Вскрытие для подземной разработки месторождений. Капитальные вскрывающие выработки делятся на главные и вспомогательные. К главным относят выработки, имеющие непосредственный выход на поверхность: вертикальные и наклонные стволы шахтные и штольни; к вспомогательным — квершлаги, гезенки, бремсберги и уклоны. Подготовительные выработки — это главным образом штреки, пройденные по полезному ископаемому. Способы Вскрытие месторождения весьма разнообразны и различаются по роду главных вскрывающих выработок, по их расположению относительно пластов или рудных тел, по наличию вспомогательных вскрывающих выработок, по числу подземных транспортных горизонтов. Способ Вскрытие месторождения зависит от рельефа местности, ценности полезного ископаемого, формы, размеров и глубины его залегания, мощности и угла падения пластов или рудных тел, их числа и расстояния между ними и других факторов. При выборе способа вскрытия влияние перечисленных выше геологических и горнотехнических факторов учитывается комплексно. К важнейшим из них следует отнести: минимальные первоначальные капитальные затраты и сроки строительства шахты; концентрацию производства при условии максимального увеличения добычи с очистного забоя; концентрацию добычи шахты на ограниченном числе одновременно разрабатываемых пластов; сокращение протяжённости поддерживаемых горных выработок путём интенсификации очистных работ и периодического обновления горного хозяйства шахты за счёт подготовки новых горизонтов или их реконструкции. Вскрытие месторождения вертикальными стволами является универсальным. Проходят не менее двух стволов (два безопасных выхода из шахты на поверхность), один из которых служит для подачи свежего воздуха в шахту, а второй — для отвода воздуха на поверхность.

  При вскрытии угольных месторождений находит широкое применение схема (рис. 1), по которой стволы 1, 2 проводят на полную проектную глубину; около них сооружают выработки откаточного горизонта (околоствольный двор, квершлаг 3, главные штреки 4). Вверх по полезному ископаемому проводят комплект наклонных капитальных выработок (бремсберг 5 с ходками), а от них — штреки: откаточный 6 и вентиляционный 7. Между ними располагают длинные очистные забои, которые оборудуют механизированными комплексами для добычи полезного ископаемого. У верхней границы месторождения сооружают выработки вентиляционного горизонта. Уголь из очистного забоя транспортируется по штреку 6, бремсбергу 5, квершлагу 3 и через один из стволов выдаётся на поверхность.

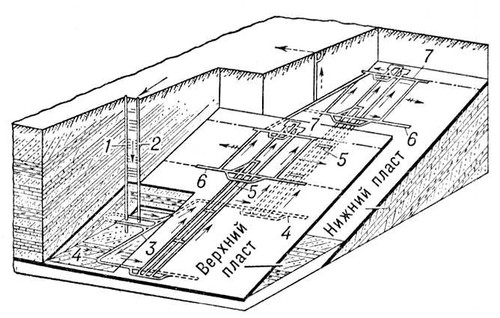

Рис. 1. Вскрытие свиты пологих угольных пластов вертикальными стволами и капитальным квершлагом.

  Рудные месторождения обычно отличаются непостоянством мощности и углов падения рудных тел, наличием большого числа нарушений, незначительными размерами по длине, но с большим распространением в глубину и пр. Поэтому вскрытие их осуществляется вертикальными стволами и квершлагами (рис. 2), проходимыми последовательно, по мере углубления стволов. Стволы 1 для подъёма полезного ископаемого располагают примерно в средней части месторождения, а стволы 2 для вентиляции — на флангах.

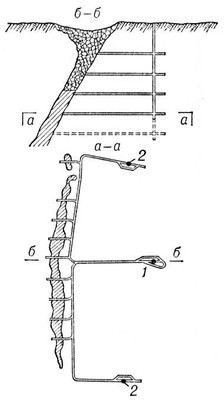

Рис. 2. Вскрытие крутого рудного тела вертикальными стволами и этажными квершлагами.

  При добыче полезного ископаемого происходит обрушение горных пород и опускание вышележащих толщ. Поэтому при Вскрытие месторождения крутых и наклонных шахтные стволы проходят в породах лежачего бока (см. Боковые породы) вне зоны сдвижения с тем, чтобы избежать деформации стволов. Кроме того, это исключает потери ценных руд в охранных целиках, необходимых для охраны стволов. Наклонными стволами вскрывают обычно обособленные пласты или рудные тела при сравнительно небольшой глубине их залегания. Стволы проходят под углом до 18° и при вскрытии угольных пластов располагают по полезному ископаемому, а рудных тел — в пустых породах лежачего бока. Первоначально наклонные стволы вскрывают запасы верхнего горизонта; по мере их отработки стволы углубляют до следующего горизонта (рис. 3) и т. д.

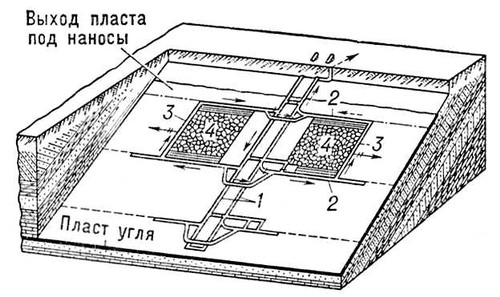

Рис. 3. Вскрытие пласта наклонными стволами: 1 — наклонные стволы; 2 — штреки; 3 — очистные забои; 4 — обрушенные породы.

  Вскрытие месторождения с помощью штолен производят при сильно расчленённом рельефе местности, когда применение вертикальных или наклонных стволов технически невозможно или экономически нецелесообразно. В зависимости от расположения месторождения по отношению к горному склону штольни проводят по полезному ископаемому или по пустым породам. Возможно сочетание главных вскрывающих выработок, например вертикальных и наклонных стволов (комбинированный способ вскрытия). Наклонный ствол в этом случае используется для конвейерного транспорта полезного ископаемого на поверхность, а вертикальный — для вспомогательных целей.

Вскрытие для открытой разработки месторождений включает проведение наклонных (капитальных) открытых выработок с поперечным сечением ступенчатой формы или в виде трапеции (траншей) или треугольника (полутраншей) с поверхности земли или от разрабатываемой части карьера к вновь создаваемым рабочим горизонтам. Непосредственным продолжением капитальной траншеи является горизонтальная выработка с трапецеидальным (треугольным) поперечным сечением — разрезная траншея (полутраншея), проводимая для создания первоначального фронта горных работ.

  Определяющими элементами траншеи являются конечная её глубина, продольный уклон подошвы, ширина основания, длина, углы откосов сортов. Глубина капитальных траншей равна высоте одного или нескольких уступов. На подошве траншеи размещаются транспортные коммуникации и ширина основания траншей определяется габаритами транспортных сосудов (например, думпкаров, автосамосвалов). Продольный уклон наклонных капитальных траншей, предназначенный для железнодорожного или автомобильного транспорта, в большинстве случаев не превышает соответственно 40 и 80‰. Крутые траншеи для конвейеров имеют уклон до 18°, а для скипов — до 45°. Если направление перемещения горных пород (грузопотоков) из карьера разное, каждый уступ может вскрываться отдельной капитальной траншеей. Групповые траншеи применяются для разделения грузопотоков вскрышных пород и полезного ископаемого. Внешними стационарными траншеями вскрывают карьеры, разрабатывающие горизонтальные и пологие залежи. Вскрытие месторождения скользящими съездами позволяет уменьшить объём горных работ в период строительства карьера. Скользящими съездами вскрывают обычно 2—4 нижних рабочих уступа при разработке крутопадающих месторождений. Вскрытие месторождения внутренними капитальными траншеями осуществляют при разработке наклонных залежей полезного ископаемого (до 27—30°). Трасса системы капитальных траншей (пространственное положение и направление продольной оси траншей) может быть простой, если траншеи расположены на одном борту карьера и направление движения транспортных средств не изменяется. Сложная трасса состоит из двух или нескольких участков различного направления, соединённых между собой посредством тупиков (при железнодорожном транспорте) или петель малого радиуса (обычно при автотранспорте). Спиральная трасса проходит по всем бортам карьера, опоясывая его один или несколько раз. Часто 2—3 верхних уступа карьера вскрывают внешними траншеями, а нижележащие уступы — внутренними капитальными. Иногда карьеры вскрывают подземными выработками — наклонными и вертикальными стволами со штольнями или тоннелями.

  Выбор рационального способа Вскрытие месторождения производится в период проектирования горного предприятия и является сложной инженерной задачей в силу специфики горного производства: нестабильность производственных условий (изменчивость природных факторов); разбросанность рабочих мест и их непрерывное перемещение; необходимость постоянного воспроизводства выбывающих (отработанных) очистных забоев.

  При проектировании, кроме классического математико-аналитического, применяется метод комплексной оптимизации проектных решений, при котором разрабатывается несколько вариантов Вскрытие месторождения с последующим составлением экономико-математической модели шахты (карьера). При последующем решении на ЭВМ отыскивается наилучший вариант. О Вскрытие месторождения природного газа, нефти, торфа см. в ст. Газы природные горючие, Нефть, Торф.



  Лит.: Шешко Е. Ф., Открытая разработка месторождений полезных ископаемых, 3 изд., М., 1957; Агошков М. И., Малахов Г. М., Подземная разработка рудных месторождений, М., 1966; Современные методы проектирования угольных шахт, М., 1968; Килячков А. П., Вскрытие и системы разработки угольных месторождений, 3 изд., М., 1968; Ржевский В. В., Технология и комплексная механизация открытых горных работ, М., 1968.

  А. П. Килячков, В. В. Ржевский, В. В. Истомин.
