Газовое хранилище, природный или искусственный резервуар для хранения газа. Различают Газовое хранилище наземные (см. Газгольдер) и подземные. Основное промышленное значение имеют подземные Газовое хранилище, способные вмещать сотни млн. м³ (иногда млрд. м³) газа. Они менее опасны и во много раз экономически эффективнее, чем наземные. Удельный расход металла на их сооружение в 20—25 раз меньше. В отличие от газгольдеров, предназначенных для сглаживания суточной неравномерности потребления газа, подземные Газовое хранилище обеспечивают сглаживание сезонной неравномерности. В зиму 1968—69 из подземных Газовое хранилище в Москву в сутки подавалось до 20 млн. м³ природного газа, а из газгольдеров — только 1 млн. м³. Летом, когда резко уменьшается расход газа, особенно за счёт отопления, его накапливают в Газовое хранилище, а зимой, когда потребность в газе резко возрастает, газ из хранилищ отбирают (рис.). Кроме того, подземные Г., х. служат аварийным резервом топлива и химического сырья.

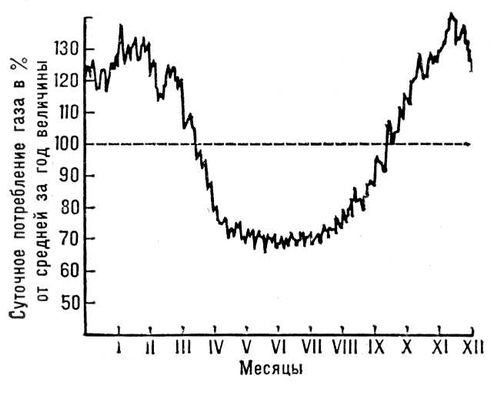

График газопотребления промышленного города по месяцам.

  Газотранспортная система, рассчитанная на максимальную потребность в газе, на протяжении года будет не загружена, если же исходить из минимальной подачи, то город в отдельные месяцы не будет полностью обеспечен газом. Поэтому газотранспортную систему сооружают исходя из средней её производительности, а вблизи крупных потребителей газа создают Газовое хранилище Сезонную неравномерность потребления газа частично выравнивают с помощью т. н. буферных потребителей, которые летом переводятся на газ, а зимой используют др. вид топлива (обычно мазут или уголь).

  Подземные Газовое хранилище сооружаются двух типов: в пористых породах и в полостях горных пород. К первому типу относятся хранилища в истощённых нефтяных и газовых месторождениях, а также в водоносных пластах. В них природный газ обычно хранится в газообразном состоянии. Ко второму типу относятся хранилища, созданные в заброшенных шахтах, старых туннелях, в пещерах, а также в специальных горных выработках, которые сооружаются в плотных горных породах (известняках, гранитах, глинах, каменной соли и др.). В полостях горных пород газы хранятся преимущественно в сжиженном состоянии при температуре окружающей среды и при давлении порядка 0,8—1,0Мн/м² (8—10кгс/см²) и более. Обычно это пропан, бутан и их смеси. С начала 60-х гг. применяется в промышленных масштабах подземное и наземное хранение природного газа в жидком состоянии при атмосферном давлении и низкой температуре (т. н. изотермические хранилища).

  Наиболее дёшевы и удобны Газовое хранилище, созданные в истощённых нефтяных и газовых залежах. Приспособление этих ёмкостей под хранилища сводится к установке дополнительного оборудования, ремонту скважин, прокладке необходимых коммуникаций. В тех районах, где нужны резервы газа, а истощённые нефтяные и газовые залежи отсутствуют, Газовое хранилище устраивают в водоносных пластах. Газовое хранилище в водоносном пласте представляет собой искусственно созданную газовую залежь, которая эксплуатируется циклически. Для устройства такой залежи необходимо, чтобы водоносный пласт был достаточно порист, проницаем, имел бы ловушку для газа и допускал оттеснение воды из ловушки на периферию пласта. Обычно ловушка — это куполовидное поднятие пласта, перекрытое непроницаемыми породами, чаще всего глинами. Газ, закачанный в ловушку, оттесняет из неё воду и размещается над водой. Плотные отложения, образуя кровлю над пластом-коллектором, не позволяют газу просочиться вверх. Пластовая вода удерживает газ от ухода его в стороны и вниз. При создании Газовое хранилище в водоносном пласте основная трудность состоит в том, чтобы выяснить, действительно ли разведываемая часть пласта представляет собой ловушку для газа. Кроме того, необходимо в условиях обычно значит, неоднородности пласта наиболее полно вытеснить из него воду, не допуская при этом ухода газа за пределы ловушки. Создание Газовое хранилище в водоносном пласте продолжается в среднем 3— 8 лет и обходится в несколько млн. руб. Срок окупаемости капитальных затрат составляет 2—3 года. Газовое хранилище в водоносных пластах устраивают обычно на глубине от 200— 300 до 1000—1200 м.

В СССР на основе теоретических работ И. А. Чарного разработано и впервые в мире осуществлено в промышленных масштабах вблизи Ленинграда (Гатчинское подземное Газовое хранилище) хранение газа в горизонтальных и пологопадающих водоносных пластах (1963). Этот метод основан на том, что газовый объём, находящийся в водонасыщенной пористой среде (при достаточно больших его размерах), расплывается в горизонтальном пласте очень медленно и утечки не имеют существенного значения. Хранение газа без ловушек представляет большой практический интерес, поскольку во многих газопотребляющих районах отсутствуют благоприятные условия для создания водоносных газохранилищ обычного типа.

  Из Газовое хранилище в полостях горных пород наибольшее значение имеют хранилища, сооруженные в отложениях каменной соли. Создание такой ёмкости в 10—20 раз дешевле, чем в др. горных породах. Ёмкость в каменной соли создаётся обычно путём выщелачивания её водой через скважины, которые используются затем при эксплуатации хранилища. Объём одной каверны достигает 100—150 тыс. м³. Размыв такой каверны продолжается 3—4 года. Хранилище в соли сооружают на глубине от 80—100 до 1000 м и более. Для хранения природного газа целесообразны глубокие хранилища, т. к. в них можно поддерживать более высокие давления и, следовательно, содержать в заданном объёме больше газа.

  Особое место занимают изотермические подземные Газовое хранилище (например, для сжиженного метана), которые представляют собой котлован с замороженными стенками. Верхняя часть резервуара укреплена бетонным кольцом, на которое опирается стальная крыша с теплоизоляционным материалом. Для сооружения изотермического хранилища по его периметру бурится кольцевая батарея скважин, с помощью которых грунт вокруг будущего хранилища на период строительства замораживается. После сооружения ёмкости и заполнения её сжиженным метаном надобность в морозильных скважинах отпадает. Сжиженный метан хранится при атмосферном давлении и температуре — 161, — 162 °С. Толщина замороженных грунтовых стенок резервуара медленно растет и достигает 10—15 м. Потери тепла со временем уменьшаются. Низкая температура в хранилище поддерживается за счёт испарения части метана (2—4% в месяц). Пары собираются, сжижаются и возвращаются в хранилище. Отбор метана производится погружными центробежными насосами и последующей регазификацией жидкости на специальных установках. Изотермические Газовое хранилище создают в различных условиях, в том числе и в слабоустойчивых грунтах. Геометрическая ёмкость их достигает 80 тыс. м³. Изотермическое хранение метана обычно значительно дороже, чем хранение его в газообразном состоянии в водоносных пластах. Для хранения углеводородов в жидком состоянии применяются и наземные ёмкости — стальные резервуары с двойными стенками, между которыми помещен теплоизоляционный материал. Наземные изотермические Газовое хранилище относительно дороги и металлоёмки, поэтому они распространены мало.

  Историческая справка. Первое подземное Газовое хранилище сооружено в Канаде (1915) в истощённой залежи. Наибольшее развитие подземное хранение газа получило в США, где в 1968 насчитывалось 330 Газовое хранилище, общая ёмкость которых составляла 124 млрд. м³. Подземные Газовое хранилище имеются также в ГДР, Польше, Чехословакии, ФРГ, Франции и др. странах. В СССР первым было сооружено Башкатовское Газовое хранилище в Куйбышевской обл. (1958) на базе истощённой газовой залежи. В 1959 началось заполнение газом Калужского водоносного газохранилища, и с 1963 оно эксплуатируется. Его объём — 400 млн. м³. Позднее в водоносном пласте было создано одно из крупнейших в мире — Щёлковское Газовое хранилище; в нём хранится около 3,0 млрд. м³ газа, максимальное давление — 11 Мн/м² (110 кгс/см²). Рабочий расход газа по этому хранилищу достигает 15 млн. м³ в сутки.

  В СССР газ в промышленных масштабах отбирается из 5 Газовое хранилище, созданных в истощённых залежах, и из 7 — в водоносных пластах; два Газовое хранилище сооружены в отложениях каменной соли (1969). Два крупных подземных Газовое хранилище созданы в истощённых газовых месторождениях Саратовской обл. В них производится закачка газа из мощной системы газопроводов Средняя Азия — Центр. Начаты работы по сооружению крупнейших Газовое хранилище на базе истощённых месторождений Зап. Украины, Башкирии и Азербайджана. Значительно расширяются Калужское, Щёлковское (РСФСР) и Олишевское (УССР) хранилища; заполняются газом Краснопартизанское (УССР), Инчукалнское (Латвийская ССР) и др. хранилища. К 1975 общую ёмкость отечественных подземных Газовое хранилище намечено довести до 51 млрд. м³.



  Лит.: Сидоренко М. В., Подземное хранение газа, М., 1965: Хейн А. Л., Гидродинамический расчёт подземных хранилищ газа, М., 1968; Хранение газа в горизонтальных и пологозалегающих водоносных пластах, М., 1968.

  Е. В. Левыкин
