Горизонтально–ковочная машина (ГКМ), предназначена для горячего безоблойного штампования заготовок из прутка в разъёмных матрицах. По характеру воздействия на заготовку ГКМ относится к прессам. На ГКМ производят высадку, а также прошивку, отрезку, гибку, выдавливание. По сравнению с др. кузнечно-прессовыми машинами ГКМ более производительны, обеспечивают высокую точность изделий. Рабочее усилие в ГКМ создаёт кривошипный механизм, движение рабочих органов происходит в горизонтальной плоскости. Вспомогательные операции (подачу заготовки, зажим её и т. п.) осуществляет рычажно-кулачковый механизм. В СССР и за рубежом выпускаются ГКМ с усилием от 0,5 до 31,5 Мн (от 50 до 3150 mc), позволяющие высаживать прутки диаметром до 225 мм.

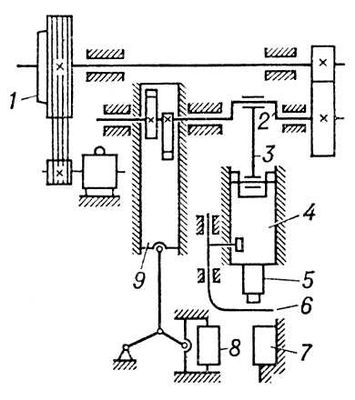

Схема горизонтально-ковочной машины: 1 — привод; 2 — кривошипный вал; 3 — шатун; 4 — главный ползун; 5 — пуансон; 6 — упор; 7 — неподвижная матрица; 8 — подвижная матрица; 9 — боковой ползун.



  Лит.: Кожевников В.Я., Ксенжук И. Г., Худяков И. И., Горизонтально-ковочные машины, М. — К., 1960.

  Б. В. Розанов, В. П. Линц.
