Графит (нем. Graphit, от греч. grapho — пишу), минерал, гексагональная кристаллическая модификация чистого углерода, наиболее устойчивая в условиях земной коры. Хорошо образованные кристаллы редки, форма их обычно пластинчатая. Чаще природный Графит представлен листочками без кристаллографических очертаний и их агрегатами. Кристаллическая решётка Графит — слоистого типа (см. рис.). В слоях атомы С расположены в узлах гексагональных ячеек слоя. Каждый атом С окружен тремя соседними с расстоянием 1,42 . Слои располагаются параллельно на расстоянии 3,55 , с симметрической повторяемостью через один, т. к. они взаимно смещены. Связь между атомами С в одном слое прочная, ковалентного типа; между слоями — слабая, остаточно-металлического типа. Особенности структуры Графит и наличие разного типа связей обусловливают анизотропию ряда физических свойств. Так, остаточно-металлическая связь даёт непрозрачность, металлический блеск и высокую электропроводность. От слабой связи между атомными слоями зависит также характерная для Графит спайность по одному направлению. Плотность 2230 кг/м³. Твёрдость благодаря лёгкости разрыва между сетками, перпендикулярными плоскости (0001), равна 1 по минералогической шкале; в самом слое твёрдость высокая — 5,5 и выше. Большой прочностью связи между атомами самой сетки объясняется высокая температура плавления Графит (3850 ± 50°С). Графит хорошо проводит электричество (электрическое сопротивление кристаллов 0,42^.10^-4ом/м). Графитовые порошки и блоки имеют значительно большее сопротивление и тем большее, чем выше их дисперсность (до 8–20^.10^-4 ом/см). Графит — магнитноанизотропен, кислотоупорен, окисляется только при высоких температурах, но растворяется в расплавленном железе и сгорает в расплавленной селитре. Графит обладает низким сечением захвата тепловых нейтронов, легко обрабатывается. Свойства Графит значительно изменяются при облучении нейтронами: увеличиваются электросопротивление, модуль упругости и твёрдости; теплопроводность уменьшается приблизительно в 20 раз.

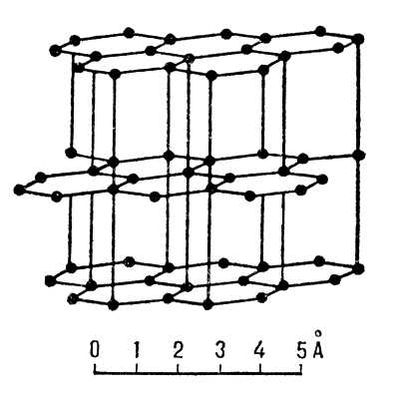

Рис. к ст. Графит.

  Различают месторождения кристаллического Графит, связанного с магматическими горными породами или кристаллическими сланцами, и месторождения скрытокристаллического Графит, образовавшегося при метаморфизме углей. В магматических горных породах Графит кристаллизуется из расплава и отмечается в виде отдельных чешуек и скоплений (гнёзда и штоки) разной величины и разного содержания (например, Ботогольское месторождение в Бурятской АССР, где разрабатывают участки чистого Графит без обогащения). Графит добывают в основном из кристаллических сланцев, образовавшихся в результате глубокого метаморфизма глин, содержащих битуминозные вещества. Содержание Графит в кристаллических сланцах достигает 3–10–20% и более. Графитовую чешуйку из руды извлекают флотацией. В СССР Графит добывается на Украине; за рубежом — в Чехословакии, Австрии, ФРГ, Финляндии, Малагасийской Республике, на Цейлоне.

  Скрытокристаллический Графит образуется при изменении пластов угля под воздействием магматических пород. В месторождениях этого типа содержание углерода 60–85:; руды используются без обогащения. Крупные месторождения такого Графит известны в СССР на Урале и в Красноярском крае; за рубежом — в Мексике, в Южной Корее и др.

  Наряду с природными Графит к кристаллической разновидности принадлежат также искусственные (доменный и карбидный Графит). Доменный Графит выделяется при медленном охлаждении больших масс чугуна, карбидный — при термическом разложении карбидов. К скрытокристаллической разновидности относится Графит, получаемый в электрических печах путём нагревания углей до температуры более 2200⁰C.

  Благодаря совокупности ценных физико-химических свойств Г. применяют во многих областях современной промышленности. Высокая жаропрочность обусловливает использование Графит в производстве огнеупорных материалов и изделий: литейных форм, плавильных тиглей, керамики, противопригарных красок в литейном деле и пр. Искусственный кусковой Графит применяют как эрозионностойкие покрытия для сопел ракетных двигателей, камер сгорания, носовых конусов и для изготовления некоторых деталей ракет. Вследствие высокой электропроводности его широко используют для изготовления электротехнических изделий и материалов: гальванических элементов, щелочных аккумуляторов, электроизделий, скользящих контактов, нагревателей, проводящих покрытий и пр. Благодаря химической стойкости Графит применяют в химическом машиностроении в качестве конструкционных материалов (производство плит для футеровки, труб, теплообменников и пр.). Малый коэффициент трения Графит позволяет использовать его для изготовления смазочных и антифрикционных изделий. Блоки из очень чистого искусственного Графит используют в ядерной технике как замедлители нейтронов. Тонкоизмельчённый скрытокристаллический Графит в виде суспензии применяется для предупреждения образования накипи на стенках паровых котлов. Графит также применяют для производства карандашей и красок. Все перечисленные области применения Графит предъявляют очень разнообразные требования к его качеству (чистоте, величине кристаллов, форме частиц и т. п.), поэтому Графит разных типов не всегда могут быть взаимозаменяемыми.

  Среди социалистических стран по размерам добычи Графит выделяются СССР и Чехословакия. В капиталистическом мире наибольшие количества Графит дают. Южная Корея, Мексика, Австрия, ФРГ. Лучшие сорта крупнокристаллического Графит (в небольших количества) добывают Цейлон и Малагасийская Республика.



  Лит.: Веселовский В. С., Графит, 2 изд., М. 1960.

  Р. В. Лобзова.
