Контактор электромагнитный, электрический аппарат, предназначенный для частых включений и выключений (до 1500 переключений в час) электрических силовых цепей постоянного и переменного тока. Широко применяется для дистанционного управления электрическими машинами и аппаратами в установках постоянного и переменного тока при напряжениях до 500—650 в и силе тока до 600 а.

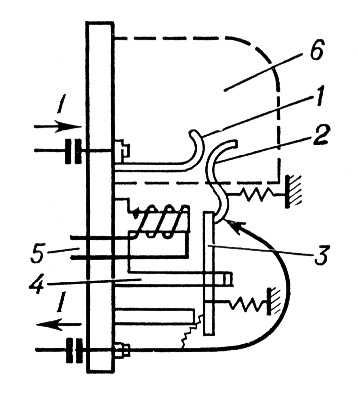

Схема устройства однополюсного  электромагнитного контактора.

По числу пар контактов, включаемых в силовую цепь, различают однои многополюсные Контактор Однополюсный Контактор (рис.) содержит пару контактов — неподвижный 1 и подвижный 2. Подвижный контакт укреплен на якоре 3 электромагнита (втягивающая катушка 5 — на сердечнике 4). При подаче управляющего тока в катушку 5 якорь 3 притягивается к сердечнику 4 и контакты 1 и 2 замыкаются. Контактор, как правило, снабжаются дугогасительной системой 6 для гашения электрической дуги, возникающей при размыкании контактов (разрыве электрической цепи с током I). Включение Контактор производится нажатием кнопки управления, установленной в цепи питания втягивающей катушки (на рис. не показана). Различают Контактор с замыкающими (нормально разомкнутыми) и размыкающими (нормально замкнутыми) контактами.

  Втягивающая катушка потребляет ток весьма незначительный по сравнению с током в коммутируемой цепи. Контактор бывают с втягивающей катушкой постоянного тока и контактной системой для включения и выключения постоянного тока и с втягивающей катушкой переменного тока и контактной системой для переменного тока. Изготовляются также Контактор с контактной системой для переменного тока и втягивающей катушкой постоянного тока. В ряде конструкций Контактор контакты во включенном положении удерживаются защёлкой. Блок-контакты, конструктивно связанные с защёлкой, автоматически отключают питание втягивающей катушки при замыкании основных контактов. В этом случае включенное положение Контактор не зависит от того, включено или нет питание втягивающей катушки. Для размыкания контактов в подобном Контактор используется отдельная отключающая катушка. Контактор допускают несколько миллионов включений-выключений. Их выпускают в качестве автономных, самостоятельно устанавливаемых устройств, а также встроенными в магнитные пускатели и в рабочие машины и установки.



  Лит.: Бабиков М. А., Электрические аппараты, ч. 2, М.— Л, 1956; Чунихин А. А., Электрические аппараты, М., 1967.

  В. Контактор Иванов.
