Ёмкости измеритель, прибор для измерения электрической ёмкости конденсаторов, электронных и полупроводниковых приборов, кабелей, проводов и т. д. Существует несколько методов измерения ёмкости; наиболее точным считается мостовой метод (см. Мост измерительный). Измеряемая ёмкость С_х включается в плечо 4 измерительных моста (рис.). На одну из диагоналей моста подаётся напряжение переменного тока от встроенного генератора Г; ко второй диагонали моста подключается (через усилитель У) индикатор баланса ИБ (например, стрелочный прибор). Мост уравновешивают образцовой ёмкостью С_э (см. Ёмкости меры) по минимуму показаний индикатора баланса. Изменяя отношение R₁/R₂, можно подобрать необходимые пределы измерения от 10 аф (10^-17ф) до 1 мкф (10^-6ф); погрешность измерения обычно не превышает 1%.

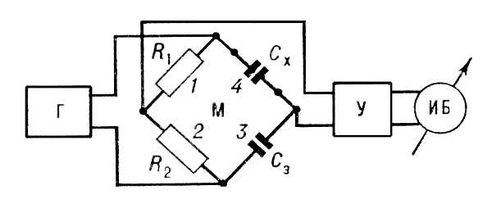

Блок-схема измерителя ёмкости: Г — генератор переменного тока; М — измерительный мост; ИБ — индикатор баланса; У — усилитель; C_X — измеряемая ёмкость; С_Э — образцовая ёмкость; R₁, R₂ — резисторы; 1, 2, 3, 4 — плечи моста.

  При измерении ёмкости электролитических конденсаторов или измерениях на повышенных частотах (до 1 Ггц) необходимо учитывать омические потери конденсаторов; схема моста дополняется образцовыми омическими сопротивлениями и компенсирующими ёмкостями и тщательно экранируется. Разработаны Ёмкости измеритель с автоматическим уравновешиванием и цифровым отсчётом (например, Е8-3).



  Лит.: Измерения в электронике. Справочник, редактор-составитель Б. А. Доброхотов, т.1—2, М. — Л., 1965; Валитов Р. А., Сретенский В. Н., Радиотехнические измерения, М., 1970.

  Е. Г. Билык.
