Ёмкостный датчик, измерительный преобразователь неэлектрических величин (уровня жидкости, механические усилия, давления, влажности и др.) в значения электрической ёмкости. Конструктивно Ёмкостный датчик представляет собой конденсатор электрический плоскопараллельный или цилиндрический (рис.). Различают Ёмкостный датчик, действие которых основано на изменении зазора между пластинами или площади их взаимного перекрытия, деформации диэлектрика, изменении его положения, состава или диэлектрической проницаемости. Наиболее часто Ёмкостный датчик применяют для измерений меняющихся давления или уровня, точных измерений механических перемещений и т. п.

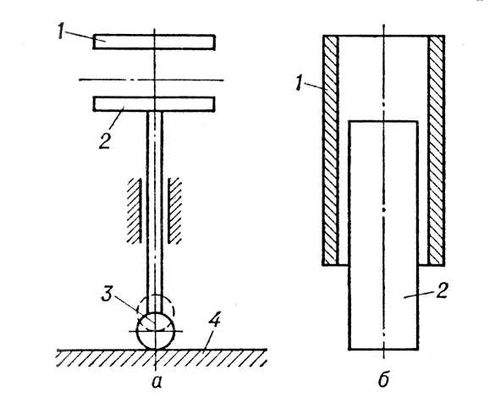

Ёмкостные датчики перемещения: а — плоскопараллельный; б — цилиндрический; 1 и 2 — обкладки конденсатора; 3 — щуп; 4 — исследуемая поверхность.



  Лит.: Туричин А. М., Электрические измерения неэлектрических величин, 4 изд., М. — Л., 1966.
