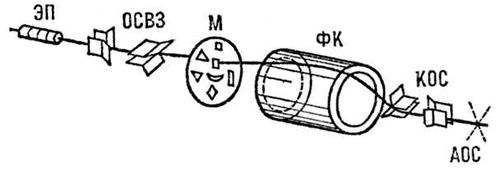

Знакопечатающая электроннолучевая трубка, электроннолучевая трубка со знаковой индикацией, индикаторная электроннолучевая трубка, на экране которой в месте падения луча высвечивается условное обозначение поступившего электрического сигнала в виде знака (символа, буквы или цифры). Знакопечатающая электроннолучевая трубка пользуются, когда необходимо с большой скоростью воспроизводить и обновлять знаковую информацию, например для дополнения в кодированной форме радиолокационных данных о воздушной обстановке, в электронных системах посадки самолётов в крупных аэропортах и т.д. Различают Знакопечатающая электроннолучевая трубка мгновенного действия (характрон) и с запоминанием знаков (тайпотрон). У первых знак воспроизводится только в течение времени действия электронного луча, записывающего знаки, и времени послесвечения экрана. У вторых однажды записанные знаки светятся на экране практически неограниченное время, вплоть до момента искусственного их стирания. Электроннооптическая система обоих типов Знакопечатающая электроннолучевая трубка одинакова. Электроннооптическая система знакопечатающей трубки: ЭП — электронный прожектор; ОСВЗ — отклоняющая система выбора знака; М — матрица знаков (букв, цифр); ФК — фокусирующая катушка; КОС — компенсирующая отклоняющая система; АОС — адресная отклоняющая система. В Знакопечатающая электроннолучевая трубка мгновенного действия (рис.) электронный луч, выходящий из прожектора ЭП, проходит через электростатическую отклоняющую систему выбора знака ОСВЗ (первую адресную систему) и попадает на определённое место матрицы М — металлической пластины с отверстиями в форме различных знаков. Луч одновременно перекрывает лишь один выбранный знак матрицы. После прохождения матрицы луч приобретает в поперечном сечении вид знака, через который он прошёл. Затем электронный луч, пройдя фокусирующую катушку ФК, попадает в компенсирующую отклоняющую систему КОС, возвращающую его на ось Знакопечатающая электроннолучевая трубка Далее луч проходит через вторую адресную отклоняющую систему АОС (магнитную или электростатическую), направляющую его в определённое место экрана трубки, где и высвечивается знак, соответствующий поступившему в неё сигналу. Экран Знакопечатающая электроннолучевая трубка чаще всего имеет двухслойную структуру. Непосредственно на стекло трубки наносится слой люминофора, обладающий при облучении жёлтым свечением с различным временем послесвечения от долей секунды до нескольких десятков секунд. На первый слой наносится второй, в котором при попадании на него электронного луча возникает голубое свечение, возбуждающее свечение первого слоя. Экраны обычно имеют круглую форму и диаметр до 500 мм. Знакопечатающая электроннолучевая трубка с запоминанием знаков отличается от Знакопечатающая электроннолучевая трубка мгновенного действия дополнительным введением запоминающей сетчатой мишени перед экраном такого же типа, как в запоминающей электроннолучевой трубке с видимым изображением на экране, и источника широкого электронного луча (воспроизводящего прожектора), одновременно высвечивающего на экране все знаки, записанные на мишени. В. И. Баранов.
|
||||||||||||||||||||||||||||||||||||||||||||||
|
