Игнитрон [от лат. ignis — огонь и (элек)трон], одноанодный ионный прибор с ртутным катодом и управляемым дуговым разрядом. Игнитрон (рис.) применяют в качестве ртутного вентиля в мощных выпрямительных устройствах, электроприводах, электросварочных устройствах, электротяговых подстанциях на железной дороге и т. д. Испускание электронов, вызывающее основной дуговой разряд между анодом и катодом Игнитрон, происходит при положительном напряжении на аноде с одного или нескольких ярко светящихся участков катода (катодных пятен). Катодные пятна создаются вспомогательной дугой, которая образуется периодически перед зажиганием основной дуги пропусканием импульсов тока амплитудой до нескольких десятков ампер и длительностью несколько м/сек через поджигающий электрод, частично погруженный в жидкую ртуть катода. Изменяя момент зажигания вспомогательной дуги, можно управлять началом зажигания основной дуги и тем самым регулировать среднее значение силы выпрямленного анодного тока от максимальной до нуля. Игнитрон выполняются главным образом в металлическом корпусе и выпускаются на средние значения силы тока от 20 до 700 а при амплитудах напряжения на аноде до 5 кв и на коммутируемые мощности от 100 до 3600 ква. Игнитрон со стеклянной оболочкой выпускаются на средние значения силы тока до 100 а при амплитудах напряжения на аноде до 5 кв.

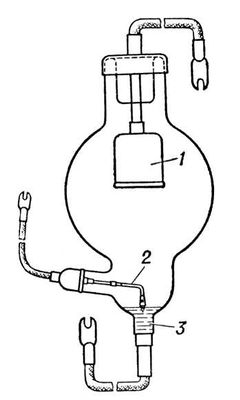

Игнитрон со стеклянной оболочкой: 1 — графитовый анод; 2 — поджигающий электрод из карбида кремния или карбида бора; 3 — ртутный катод.



  Лит. см. при ст. Ртутный вентиль.
