Измерительная линия, прибор для измерения параметров в устройствах с распределёнными постоянными (фидерах, волноводах и др.). При помощи Измерительная линия находят коэффициент стоячей волны (КСВ) и смещение d узлов (пучностей) напряжённости электрического поля вдоль линии; другие физические величины (полное сопротивление, амплитуда и фаза, коэффициент отражения и т. п.) определяются через КСВ и d. Наиболее часто применяется Измерительная линия в виде отрезка коаксиальной или волноводной линии, включаемой между генератором Г и объектом измерения Z_H (рис.); вдоль отрезка линии перемещается индикаторная головка с зондом связи и настраивающимся колебательным контуром (резонатором); напряжение с контура подаётся на детектор, а с него — на индикаторное устройство (в ряде случаев через усилитель). Наводимая в зонде эдс пропорциональна напряжённости электромагнитного поля в месте зондирования. Обычно Измерительная линия применяют в диапазоне частот от сотен Мгц до сотен Ггц; погрешность Измерительная линия 2—5%.

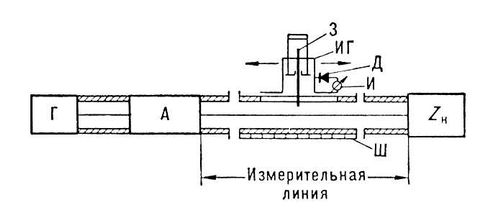

Схема измерительной линии: З — зонд; ИГ — индикаторная головка (каретка); Д — детектор; И — индикатор; Ш — шкала отсчёта перемещения ИГ; Г — генератор СВЧ; А — аттенюатор; Z_H — нагрузка.

  Существуют Измерительная линия с неподвижнымзондом (так называемые сжимные линии), в которых узлы стоячей волны перемещаются относительно зонда при изменении поперечного сечения волновода, с поворотным зондом и автоматические, с индикацией на экране электронно-лучевой трубки.



  Лит.: Валитов Р. А., Радиотехнические измерения, М., 1963; Тишер Ф., Техника измерений на сверхвысоких частотах, пер. с нем., М., 1963.
