Иконоскоп (от греч. eikón — изображение и skopéo — смотрю, рассматриваю), первая передающая телевизионная трубка с накоплением электрических зарядов для преобразования оптического изображения в телевизионные сигналы. В Иконоскоп (рис.) световой поток от объекта падает (через оптическую систему) на светочувствительную мишень — слюдяную пластину с мозаикой, состоящей из нескольких млн. изолированных друг от друга миниатюрных фотокатодов из зёрен серебра, покрытых цезием или окислом цезия, и вызывает на её поверхности характерное распределение электрических зарядов, так называемый потенциальный рельеф. На другую её сторону нанесён металлический слой, так называемая сигнальная пластина. Каждый фотокатод с этой пластиной образует конденсатор. Электронный луч, обегая мозаику мишени в определённой последовательности, задаваемой характером телевизионной развёртки, разряжает каждый конденсатор через резистор Rн (сопротивление нагрузки), подключаемый обычно к широкополосному усилителю электрических сигналов (см. Электрических сигналов усилитель).

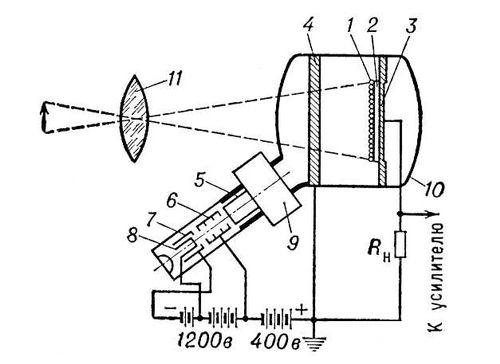

Схема иконоскопа: 1 — мозаичный фотокатод; 2 — слюдяная пластина; 3 — сигнальная пластина; 4 — коллектор; 5 — второй анод; 6 — первый анод; 7 — модулятор<span style='font-family:; 8 — катод; 9 — отклоняющая система; 10 — колба трубки; 11 — оптическая система; RH — резистор. Стрелкой показан объект, проецируемый на мозаичный фотокатод. Иконоскоп." alt="Схема иконоскопа: 1 — мозаичный фотокатод; 2 — слюдяная пластина; 3 — сигнальная пластина; 4 — коллектор; 5 — второй анод; 6 — первый анод; 7 — модулятор; 8 — катод; 9 — отклоняющая система; 10 — колба трубки; 11 — оптическая система; RH — резистор. Стрелкой показан объект, проецируемый на мозаичный фотокатод."

Схема иконоскопа: 1 — мозаичный фотокатод; 2 — слюдяная пластина; 3 — сигнальная пластина; 4 — коллектор; 5 — второй анод; 6 — первый анод; 7 — модулятор; 8 — катод; 9 — отклоняющая система; 10 — колба трубки; 11 — оптическая система; RH — резистор. Стрелкой показан объект, проецируемый на мозаичный фотокатод.

  Иконоскоп был предложен в 1931 независимо друг от друга советским учёным С. Иконоскоп Катаевым и американским учёным В. К. Зворыкиным, построившим его в 1932. Иконоскоп позволил впервые передавать натурные сцены и телекинофильмы при освещённости более 7—10 тыс. лк. В 50-х гг. Иконоскоп был заменен более совершенными передающими телевизионными трубками (супериконоскопом и др.).



  Лит.: Власов В. Ф., Электронные и ионные приборы, 3 изд., М., 1960.

  В. Иконоскоп Баранов.
