Искатель электромеханический, коммутационное (переключающее) устройство для соединения абонентских линий в автоматических телефонных и телеграфных станциях. Имеет один вход и несколько выходов, обеспечивает совместно с управляющим устройством выбор одного из выходов и подключение к нему входа. И. э. состоит из ротора (ряда щёток из упругого материала, жестко связанных с шестернёй, или храповиком, и образующих вход искателя, к которому подключается ищущая линия), статора (ряда неподвижных, изолированных друг от друга латунных контактных ламелей или струн, образующих выходы, или поле искателя, к которым подключаются искомые линии) и привода (устройства для приведения в движение щёток искателя).

  Искатель электромеханический различают по виду движения и числу щёток, конструкции поля, системе привода. Известны Искатель электромеханический с одним — круговым (вращательным) или прямолинейным — движением щёток и с двумя движениями щёток (одно — круговое, другое — прямолинейное). Число и вид движения щёток определяются конструкцией и ёмкостью поля искателя. Наиболее часто применяются Искатель электромеханический с трёхпроводными входами и выходами: малой ёмкости — на 10 или 15 и большой ёмкости — на 100, 200, 300 и 500 выходов. Искатель электромеханический малой ёмкости имеют одно движение щёток, индивидуальное поле в виде набора контактных ламелей, расположенных по дуге в 120° или 180°, и трёхили двухлучевые щётки для уменьшения времени возвращения их в исходное положение. В качестве привода используется электромагнит, в который, например при наборе номера абонента, поступают управляющие работой И. э. импульсы постоянного тока. При каждом притяжении (прямой привод) или отпускании (обратный привод) якоря электромагнита щётки шаг за шагом перемещаются по ламелям контактного поля до тех пор, пока не образуют с искомой линией соединение. При разъединении его щётки возвращаются в исходное положение под действием импульсов тока, вырабатываемых в управляющем устройстве Искатель электромеханический Привод такого типа называется индивидуальным, а Искатель электромеханический с таким приводом — шаговыми (рис. 1). Поле искателей большой ёмкости разбито на группы выходов, поэтому щётки должны совершать 2 движения: одно — для выбора группы, другое — для выбора выхода в группе. Поле может быть индивидуальным или коллективным для группы в 40—60 искателей и выполняться в виде набора контактных ламелей (для искателей с индивидуальным полем) или набора контактных струн (для искателей с коллективным полем). На каждый вид движения щёток могут использоваться индивидуальные приводы или коллективный (общий) привод на группу искателей. В поле искателя с индивидуальным приводом, состоящим из 10 групп (декад) по 10 выходов в каждой, в процессе первого (подъёмного) движения щёток выбирается группа, а в процессе второго (вращательного) движения щёток выбирается выход в группе. Такие искатели называются декадно-шаговыми (рис. 2).

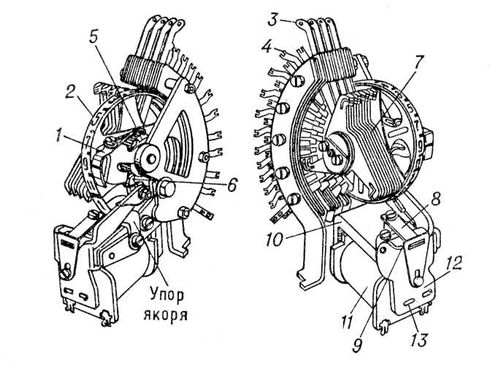

Рис. 1. Шаговый искатель типа ШИ-11: 1 — стопорная собачка с указателем положения щёток искателя; 2 — цифровой барабан; 3 — токопроводящие (входные) щётки; 4 — контактные ламели для подключения выходов; 5 — храповик для передвижения щёток по контактным ламелям; 6 — движущая собачка для перемещения щёток на один шаг; 7 — трехлучевые контактные щётки; 8 — плоская пружина для возвращения якоря в исходное положение; 9 — оттягивающая пластина; 10 — корпус электромагнита; 11 — катушка электромагнита; 12 — якорь; 13 — пластина отлипания. В поле искателя включается 10 линий, остальные выходы используются для вспомогательных целей.

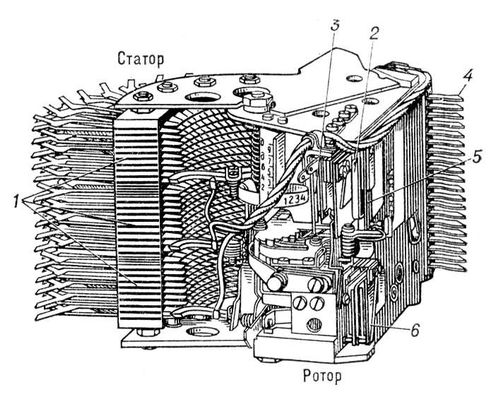

Рис. 2. Декадно-шаговый искатель типа ДШИ-100: 1 — трёхсекционное контактное поле для подключения трёхпроводных выходов; 2 — контакты вращения, переключающиеся при 11-м шаге вращения, замыкают цепь посылки сигнала занятости; 3 — контакты вращения, переключающиеся при 1-м шаге вращения, размыкают цепь питания электромагнита подъёма; 4 — токоподводящие пружины для подключения искателя к управляющему устройству; 5 — контакт электромагнита вращения, переключающийся при каждом срабатывании, обеспечивает свободное движение щёток; 6 — контакты подъёма, переключающиеся при 1-м шаге подъёма.

  Коллективный привод представляет собой систему горизонтальных и вертикальных валов с лобовыми шестерёнками, непрерывно вращаемых электродвигателем. Движение щёткам искателя передаётся посредством сцепления шестерёнки искателя с лобовой шестерёнкой вертикального вала после срабатывания индивидуального электромагнита сцепления. Привод такого типа называется машинным, а искатели с таким приводом — машинными (рис. 3). Поле машинного искателя разбито на 25 групп (рам) по 20 выходов в каждой. В процессе первого (кругового) движения щёток выбирается группа в 20 выходов, в процессе второго (радиального) — выход в группе. Искатель электромеханический находят также применение и в других устройствах автоматики.

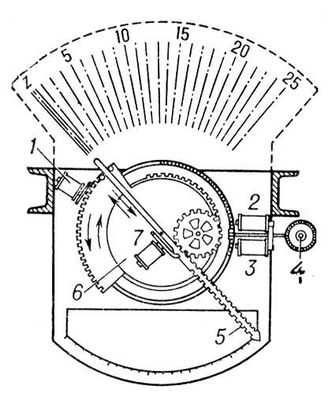

Рис. 3. Машинный искатель: 1 — электромагнит кругового движения; 2 — электромагнит правого движения; 3 — электромагнит левого движения; 4 — вертикальный вал; 5 — контактная рейка для крепления щёток; 6 — диск (тарелка) для крепления различных деталей искателя; 7 — электромагнит радиального движения, освобождающий рейку для радиального движения щёток.
