Кабельная муфта, устройство для механического и электрического соединения кабелей в кабельную линию, а также для присоединения её к электрическим установкам и линиям электропередачи. Кабельная муфта бывают соединительные, ответвительные и концевые (присоединительные). Конструкция и арматура Кабельная муфта зависят от назначения, условий эксплуатации и типа кабеля (рис. 1а, 1б, 1в). Наиболее просты Кабельная муфта на напряжения до 1 кв — чугунный корпус или стальная конусная воронка, заполненные битуминозной массой для изоляции места соединения кабелей от заземлённых стенок Кабельная муфта (рис. 2). Перспективны литые Кабельная муфта из эпоксидных компаундов, значительно упрощающие конструкцию и монтаж, уменьшающие массу и размеры муфты. Соединительные Кабельная муфта на 6—35 кв заключают в водонепроницаемый кожух из свинца (до 10 кв) или латуни (до 35 кв). При прокладке в земле Кабельная муфта помещаются в чугунный защитный корпус. Для предотвращения перемещения пропиточного состава в кабеле на наклонных участках трассы применяют стопорные муфты — разновидность соединительной Кабельная муфта Высоковольтные соединительные, стопорные и концевые Кабельная муфта на 110—500 кв — весьма сложные электротехнические устройства, достигают 2,5—6 м в длину и 0,6 м в диаметре.

Рис. 1в. Кабельные муфты. Соединительная высоковольтная на 110—500 кв с искровым промежутком.

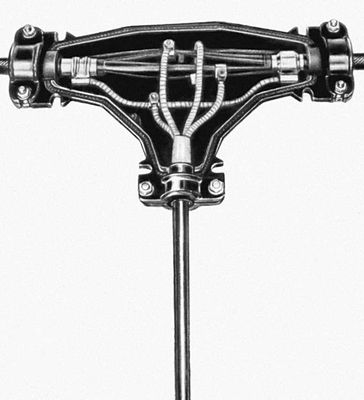

Рис. 1а. Кабельные муфты. Ответвительная Т-образная на 1 кв.

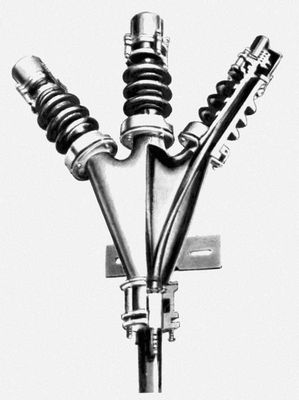

Рис. 1б. Кабельные муфты. Концевая на 6—10 кв.

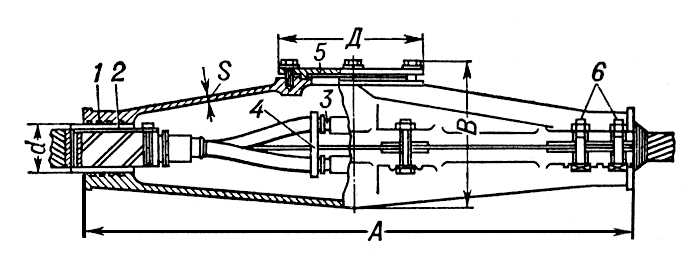

Рис. 2. Чугунная соединительная муфта на напряжение до 1 кв: 1 — корпус; 2 — подмотка смоляной ленты; 3 — соединительная гильза; 4 — фарфоровая распорка; 5 — крышка; 6 — крепёжные болты; А, В, Д, S, d — размеры, определяющие габариты муфты.



  Лит.: Бранзбург Е. З., Сохранский С. Т., Монтаж кабельных муфт на напряжение до 35 кв, М. — Л., 1961; Привезенцев В. А., Ларина Э. Т., Силовые кабели и высоковольтные кабельные линии, М., 1970.

  В. М. Третьяков.
