Кимограф (от греч. kýma — волна и ...граф), прибор для графической регистрации физиологических процессов (например, сердцебиений, дыхания, мышечных сокращений и др.). Механический Кимограф впервые был использован немецким физиологом Кимограф Людвигом (1847) для записи колебаний кровяного давления. Такой Кимограф состоит из металлического барабана, покрытого закопченной бумагой и равномерно вращаемого часовым механизмом. Писчик, укрепленный на стержне и соединенный с сокращающимся сердцем, мышцей или другим функционирующим органом вычерчивает кривую на барабане Кимограф Скорость вращения регулируется перемещением фрикционной муфты по оси и зависит от размеров воздушного тормоза (флюгерка). Для исследований, требующих большой точности, применяют электрокимографы, обеспечивающие постоянную, но легко регулируемую скорость движения. Ведущий барабан электрокимографа приводится в движение электродвигателем.

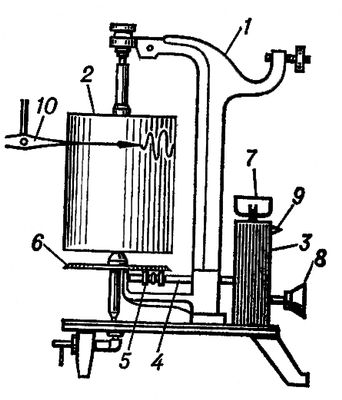

Кимограф типа Цунтца (схема): 1 — станина; 2 — барабан; 3 — часовой механизм; 4 — валик; 5 — фрикционный ведущий диск; 6 — ведомый диск; воздушный тормоз; 8 — ключ; 9 — пусковой рычажок; 10 — писчик.

  И. Н. Дьяконова.
