Кинопроекционный объектив, оптическая система для получения на экране увеличенного изображения кадра кинофильма. Одна из основных характеристик качества Кинопроекционный объектив — разрешающая способность, оцениваемая визуально числом раздельно различимых линий на 1 мм изображения миры (тест-объекта). В зависимости от конструкции Кинопроекционный объектив обладают разрешающей способностью до 100 линий на 1 мм в центре и 50—60 линий на 1 мм на краю кадра, коэффициент светопропускания 0,8—0,85. Кинопроекционный объектив дают равномерность освещённости экрана 0,6—0,7.

  К основным техническим характеристикам Кинопроекционный объектив относятся: фокусное расстояние f’, относительное отверстие 1: n и углы поля изображения 2w'; первые две характеристики гравируются на гладкой оправе объектива вместе с его названием и заводским номером. В зависимости от назначения различают Кинопроекционный объектив для показа кинофильмов обычных (4-й 6-линзовые анастигматы с f’ от 50 до 180 мм, относительным отверстием 1:2—1:2,5 и 2w' от 30 до 8°); широкоэкранных (6-линзовые анастигматы с f’ от 80 до 140 мм, относительным отверстием 1: 2, рис. 1, и анаморфотные насадки); широкоформатных (6-линзовые анастигматы и сложные оптические системы, состоящие из объектива и сферической насадки, с f’ от 70 до 120 мм, относительным отверстием 1:2 и 2w' от 42 до 25°, рис. 2); узкоплёночных 16-мм (4и 6-линзовые анастигматы с f’ от 35 до 50 мм, относительным отверстием 1:1,2 и f’=65 мм, относительным отверстием 1:1,4 и 2w' от 20 до 11°); любительских 8-мм (3-линзовые апланаты с f’=18 мм, относительным отверстием 1:1,4 и 2w'=19°), а также Кинопроекционный объектив с переменным f’ в пределах 15—25 мм и относительным отверстием 1:1,4.

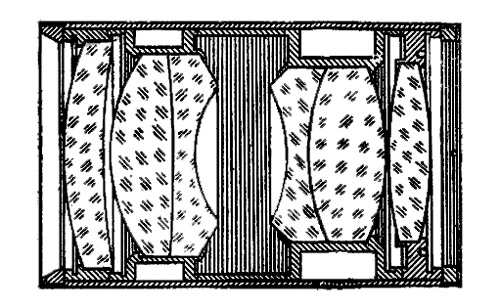

Рис. 1. Конструкция объектива РО504-1 с f'=130 мм, относительным отверстием 1:2 и 2w' = 13°.

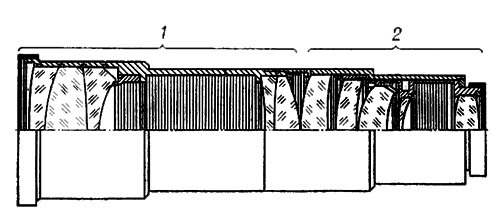

Рис. 2. Конструкция объектива ОКП2-100-1 с f'=100 мм, относительным отверстием 1:2 и 2w'=30°. 1 — афокальная сферическая насадка; 2 — объектив.

  Ф. С. Новик.
