Междугородные кабели связи, кабели связи, проложенные между городами или другими крупными населёнными пунктами. Междугородные кабели связи — преимущественно высокочастотные: симметричные и коаксиальные. При многоканальной связи по симметричному кабелю (рис. 1, 2) наиболее часто используется 60-канальная система с полосой частот 12—252 кгц, коаксиальные кабели уплотняются 960, 1800 (или 1920), 2700, 3600 телефонными каналами (последняя система занимает полосу частот до 20 Мгц).

  Большинство Междугородные кабели связи — комбинированные, состоящие из коаксиальных пар стандартизованных размеров и симметричных пар (рис. 1, а) или звёздных четвёрок (рис. 1, б). Последние используются для служебной связи, телеметрического контроля и управления.

  Токопроводящие жилы симметричных кабелей — медные, диаметрами 1,1; 1,2; 1,3 мм. Изоляция жил сплошная или пенистая полиэтиленовая, кордельно-полистирольная, кордельно-полиэтиленовая, кордельно-бумажная (кордель — нить из изоляционного материала, накладываемая по спирали на жилу). Изолированные жилы скручены в звёздные четвёрки, число которых невелико, преимущественно 4, 7, 12. Коаксиальные кабели содержат 4, 6, 8, 12 и даже 20 коаксиальных пар. Во всём мире стандартизованы 2 размера коаксиальных пар: среднегабаритные (или нормализованные) 2,6/9,5 и малогабаритные 1,2/4,4. Национальные стандарты и технические условия в разных странах предусматривают коаксиальные пары 0,9/3,2; 1,2/4,6; 1,55/5,6; 2,1/9,4; 6,85/24,75 и другие. Изоляция пар воздушно-полиэтиленовая (шайбовая, баллонная, пенистая и т. п.), внутренний проводник — медный однопроволочный, внешний проводник — трубка из продольно свёрнутой медной ленты.

  По исторически сложившейся классификации к группе Междугородные кабели связи относят также низкочастотные симметричные (однородные и комбинированные) кабели с диаметрами медных токопроводящих жил 0,8—1,6 мм и числом четвёрок — звёздных или двойных парных — до нескольких сотен. Они применяются в основном в качестве вставок в воздушные линии связи при необходимости пересечения водных преград (рек, озёр и других), горных перевалов, прохода через тоннели, для ввода в здания станций, а также для соединения ATC между собой и с междугородной телефонной станцией и т. д.



  Лит.: Кулешов В. Н., Междугородные кабельные линии связи, М., 1959; Шварцман В. О., Кабельные вставки в воздушные линии связи, М., 1960; Барон Д. А., Междугородные кабельные линии связи, М., 1969; Гроднев И. И., Фролов П. А., Коаксиальные кабели связи, М., 1970.

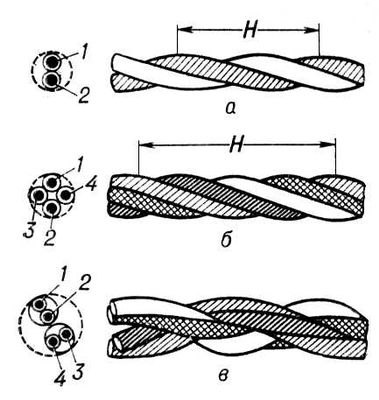

Рис. 1. Разрез симметричных кабелей, скрученных: а — в пары: б — в звёздные четвёрки; в — в двойные парные, или ДМ (по имени их изобретателей немецких инженеров В. Дизельхорста и А. Мартина), четвёрки; 1, 2, 3, 4 — жилы; Н — шаг скрутки.

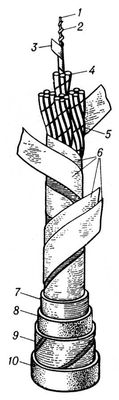

Рис. 2. Высокочастотный симметричный кабель марки МКСБ 4´4´1,2 с кордельно-полистирольной изоляцией: 1 — токопроводящие медные жилы; 2 — полистирольный цветной кордель; 3 — полистирольная прозрачная лента; 4 — изолированные жилы, скрученные в четвёрки; 5 — сердечник кабеля, скрученный из четырёх четвёрок; 6 — поясная бумажная изоляция; 7 — свинцовая оболочка; 8 — подушка из пропитанной кабельной пряжи; 9 — броня из двух стальных лент; 10 — наружный покров из пропитанной кабельной пряжи.

  Д. Л. Шарле.
