Ограничитель в электронной технике, устройство, обеспечивающее постоянство уровня выходного напряжения при значениях входного напряжения, выходящих за предел т. н. порога ограничения. Ограничитель широко используют в импульсной технике для формирования и преобразования импульсов, в устройствах радиовещания и многоканальной связи для ограничения уровня сигналов и т.д. Амплитудные Ограничитель обеспечивают заданный предельный уровень амплитуды основного колебания (первой гармоники); Ограничитель мгновенных значений «срезают» выбросы колебаний любой формы. Действие Ограничитель основано на резком изменении проводимости нелинейного элемента (транзистора, полупроводникового диода, электронной лампы и др.) после того, как амплитуда (или мгновенное значение) входного напряжения достигла порога ограничения; благодаря этому дальнейший рост амплитуды (или мгновенного значения) выходного напряжения прекращается (рис.). Различают Ограничитель одностороннего (только с верхним либо только с нижним порогом ограничения) и двустороннего действия.

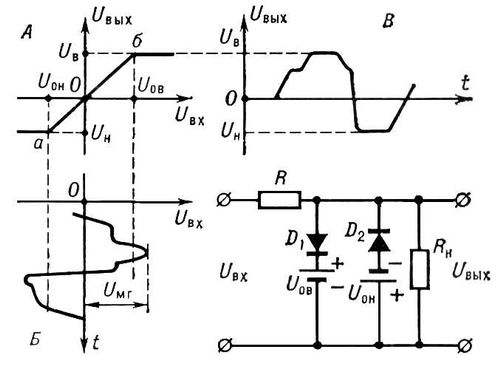

Принципиальная схема ограничителя и графики, поясняющие его работу: А — рабочая характеристика ограничителя; Б — эпюра входного напряжения U<sub>вх</sub>; В — эпюра выходного напряжения U<sub>вых</sub>; U<sub>oн</sub> и U<sub>ов</sub> — напряжения источников эдс в цепях диодов, определяющие соответственно нижний и верхний пороги ограничения; U<sub>н</sub> и U<sub>в</sub> — нижний и верхний уровни ограниченного напряжения; U<sub>мг</sub> — мгновенное значение амплитуды колебаний; а—б — линейный участок характеристики ограничителя; R — ограничительный резистор; R<sub>н</sub> — нагрузочный (выходной) резистор; D<sub>1</sub> и D<sub>2</sub> — полупроводниковые диоды. Ограничитель.

Принципиальная схема ограничителя и графики, поясняющие его работу: А — рабочая характеристика ограничителя; Б — эпюра входного напряжения Uвх; В — эпюра выходного напряжения Uвых; U и Uов — напряжения источников эдс в цепях диодов, определяющие соответственно нижний и верхний пороги ограничения; Uн и Uв — нижний и верхний уровни ограниченного напряжения; Uмг — мгновенное значение амплитуды колебаний; а—б — линейный участок характеристики ограничителя; R — ограничительный резистор; Rн — нагрузочный (выходной) резистор; D1 и D2 — полупроводниковые диоды.

  В. М. Тимофеев.
