Отстойники, резервуары или бассейны для выделения из жидкости взвешенных примесей осаждением их под действием силы тяжести при пониженной скорости потока (см. Отстаивание). Отстойники применяются для очистки воды в системах гидроузлов и ирригационных сооружений, водоснабжения, канализации, а также для очистки масел, бензина и т. п. в машинах и технологических установках.

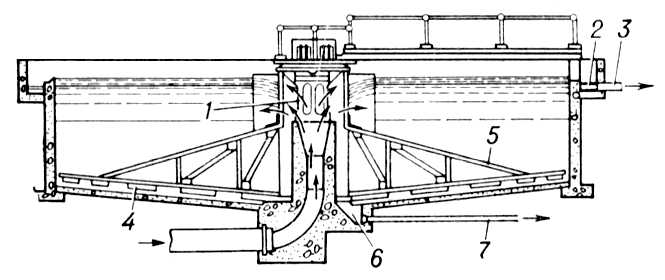

Радиальный отстойник: 1 — центральная распределительная труба; 2 — круговой жёлоб; 3 — труба; 4 — скребки; 5 — движущаяся ферма; 6 — приямок; 7 — иловая труба.

  Отстойники гидросиловых и ирригационных систем служат для предотвращения проникновения взвесей в турбины ГЭС и в оросительные каналы. На ГЭС и насосных станциях Отстойники предохраняют лопасти гидротурбин и насосов от истирания их твёрдыми примесями (с размером частиц от 0,25 мм и более), которое может привести к понижению кпд турбин и насосов. В ирригационных системах Отстойники предохраняют каналы от заиления; в оросительную сеть с водой попадают только мелкие частицы, которые могут служить удобрением. Такие Отстойники различают: по характеру работы — непрерывного или периодического действия; по способу удаления наносов — с гидравлическим промывом, с механической очисткой и комбинированные; по числу камер — однокамерные и многокамерные. Скорость течения воды в камерах Отстойники (в зависимости от характера и количества наносов) — от 0,25 до 0,5 м/сек.

  Отстойники систем водоснабжения бывают горизонтальные, вертикальные и радиальные — в зависимости от направления основного потока воды в них. Горизонтальные Отстойники применяют для удаления взвеси: коагулированной — на водопроводных очистных станциях производительностью 30 — 50 тысяч м³/сут и некоагулированной — на станциях любой производительности. Удаление осадка из горизонтальных Отстойники обычно осуществляется с помощью перфорированных коробов или труб, укладываемых по дну Отстойники Вертикальные Отстойники служат для осаждения коагулированной взвеси на очистных станциях производительностью до 3 тысяч м³/сут. Радиальные Отстойники обычно применяют на крупных водоочистных станциях для предварительного осветления очень мутных вод (мутность более 2 г/л), а также для очистки воды в системах оборотного промышленного водоснабжения; они оборудуются скребковыми механизмами для непрерывного удаления выпавшей взвеси.

  Отстойники очистных сооружений (канализационные). По технологической схеме и принципам работы канализационные Отстойники близки к водопроводным с некоторым усложнением вспомогательных устройств, обусловленным большим количеством осадка, выпадающего из сточной воды. Первичные Отстойники служат для выделения взвесей на этапе механической очистки, вторичные — для отделения активного ила при биологической очистке. В качестве вторичных Отстойники после аэротенков обычно используются радиальные Отстойники с илососами. Длительность пребывания сточных вод в Отстойники 1,5—2 ч.



  Лит.: Замарин Е. А., Фандеев В. В., Гидротехнические сооружения, 5 изд., М., 1965; Федоров Н. Ф., Шифрин С. М., Канализация, М., 1968; Клячко В. А., Апельцин И. Э., Очистка природных вод, М., 1971.

  З. А. Орловский.
