Гидротехнические сооружения, сооружения, предназначенные для использования водных ресурсов (рек, озёр, морей, грунтовых вод) или для борьбы с разрушительным действием водной стихии. В зависимости от места расположения Гидротехнические сооружения могут быть морскими, речными, озёрными, прудовыми. Различают также наземные и подземные Гидротехнические сооружения В соответствии с обслуживаемыми отраслями водного хозяйства Гидротехнические сооружения бывают: водноэнергетические, мелиоративные, воднотранспортные, лесосплавные, рыбохозяйственные, для водоснабжения и канализации, для использования водных недр, для благоустройства городов, спортивных целей и др.

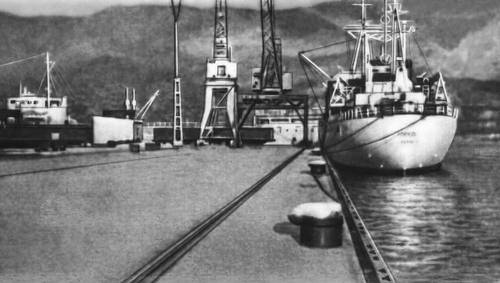

Новороссийский порт. Головная часть пирса.

  Различают Г. с. общие, применяемые почти для всех видов использования вод, и специальные, возводимые для какой-либо одной отрасли водного хозяйства. К общим Гидротехнические сооружения относятся: водоподпорные, водопроводящие, регуляционные, водозаборные и водосбросные. Водоподпорные сооружения создают напор или разность уровней воды перед сооружением и за ним. К ним относятся: плотины (важнейший и наиболее распространённый тип Гидротехнические сооружения), перегораживающие речные русла, и речные долины, поднимающие уровень воды, накапливаемой в верхнем бьефе, дамбы (или валы), отгораживающие прибрежную территорию и предотвращающие её затопление при паводках и половодье на реках, при приливах и штормах на морях и озёрах.

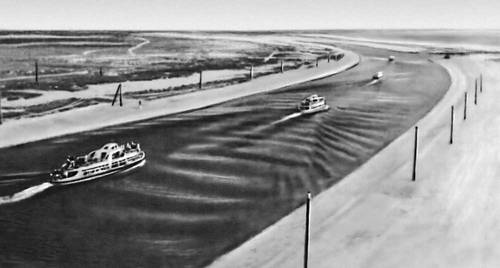

Участок Волго-Балтийского водного пути.

  Водопроводящие сооружения (водоводы) служат для переброски воды в заданные пункты: каналы, гидротехнические туннели, лотки, трубопроводы. Некоторые из них, например каналы, из-за природных условий их расположения, необходимости пересечения путей сообщения и обеспечения безопасности эксплуатации требуют устройства других Гидротехнические сооружения, объединяемых в особую группу сооружений на каналах (акведуки, дюкеры, мосты, паромные переправы, заградит, ворота, водосбросы, шугосбросы и др.).

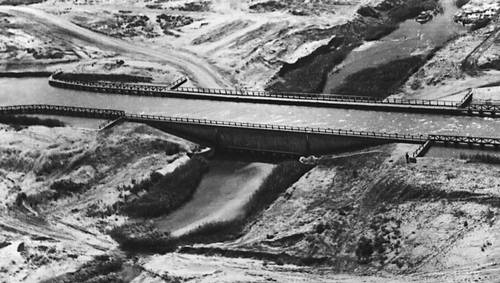

Акведук через селевое русло на Каракумском канале.

  Регуляционные (выправительные) Гидротехнические сооружения предназначены для изменения и улучшения естественных условий протекания водотоков и защиты русел и берегов рек от размывов, отложения наносов, воздействия льда и др. При регулировании рек используют струенаправляющие устройства (полузапруды, щиты, дамбы и др.), берегоукрепительные сооружения, ледонаправляющие и ледозадерживающие сооружения.

Плотина Пеарес. Испания.

  Водозаборные (водоприёмные) сооружения устраивают для забора воды из водоисточника и направления её в водовод. Кроме обеспечения бесперебойного снабжения потребителей водой в нужном количестве и в требуемое время, они защищают водопроводящие сооружения от попадания льда, шуги, наносов и др.

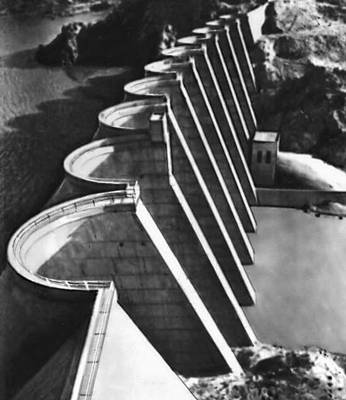

Многоарочная плотина Бартлет. США.

  Водосбросные сооружения служат для пропуска излишков воды из водохранилищ, каналов, напорных бассейнов и пр. Они могут быть русловыми и береговыми, поверхностными и глубинными, позволяющими частично или полностью опорожнять водоёмы. Для регулирования количества выпускаемой (сбрасываемой) воды водосбросные сооружения снабжают гидротехническими затворами. При небольших сбросах воды применяют также водосбросы-автоматы, автоматически включающиеся при подъёме уровня верхнего бьефа выше заданного. К ним относятся открытые водосливы (без затворов), водосбросы с автоматическими затворами, сифонные водосбросы.

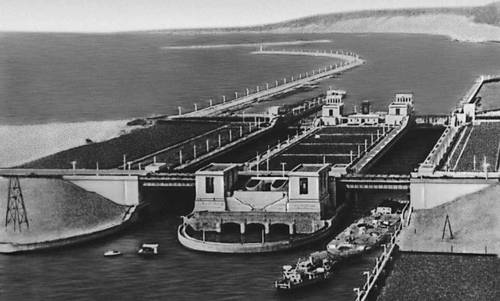

Куйбышевское водохранилище на участке судоходного шлюза.

  Специальные Гидротехнические сооружения — сооружения для использования водной энергии — здания гидроэлектрических станций, напорные бассейны и др.; сооружения водного транспорта — судоходные шлюзы, судоподъёмники, маяки, и др.. сооружения по обстановке судового хода, плотоходы, бревноспуски и пр.; портовые сооружения — молы, волноломы, пирсы, причалы, доки, эллинги, слипы и др.; мелиоративные — магистральные и распределительные каналы, шлюзы-регуляторы на оросительных и осушительных системах; рыбохозяйственные — рыбоходы, рыбоподъёмники, рыбоводные пруды и т.п.

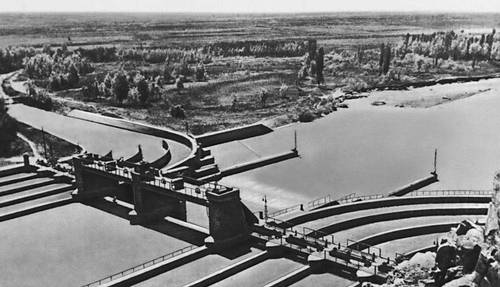

Оросительная система на р. Чу. Плотина и распределительный узел.

  В ряде случаев общие и специальные сооружения совмещают в одном комплексе, например водосброс и здание гидроэлектростанции (т. н. совмещенная ГЭС) или др. сооружения для выполнения нескольких функций одновременно. При осуществлении водохозяйственных мероприятий Гидротехнические сооружения, объединённые общей целью и располагаемые в одном месте, составляют комплексы, называемые узлами Гидротехнические сооружения или гидроузлами. Несколько гидроузлов образуют водохозяйственные системы, например энергетические, транспортные, ирригационные и т.п.

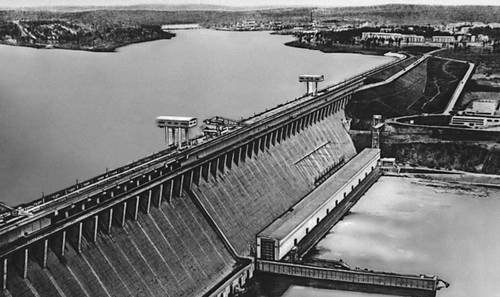

Плотина Братской ГЭС им. 50-летия Октября.

  В соответствии с их значением для народного хозяйства Гидротехнические сооружения (объекты гидротехнического строительства) в СССР делятся по капитальности на 5 классов. К 1-му классу относятся основные постоянные Гидротехнические сооружения гидроэлектрических станций мощностью более 1 млн. квт; ко 2-му — сооружения ГЭС мощностью 301 тыс. — 1 млн. квт, сооружения на сверхмагистральных внутренних водных путях (например, на р. Волге, Волго-Донском канале им. В. И. Ленина и др.) и сооружения речных портов с навигационным грузооборотом более 3 млн. условных т; к 3-му и 4-му классам — сооружения ГЭС мощностью300 тыс. квт и менее, сооружения на магистральных внутренних водных путях и путях местного значения, сооружения речных портов с грузооборотом 3 млн. условных т и менее. К 5-му классу относятся временные Гидротехнические сооружения Объекты мелиоративного строительства также делятся по капитальности на 5 классов. В зависимости от класса в проектах назначают степень надёжности Гидротехнические сооружения, т. е. запасы их прочности и устойчивости, устанавливают расчётные максимальные расходы воды, качество стройматериалов и т.п. Кроме того, по классу капитальности Гидротехнические сооружения определяется объём и состав изыскательских, проектных и исследовательских работ.

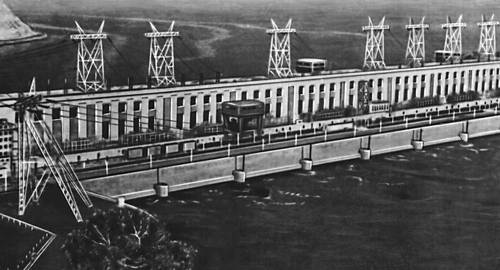

Волжская ГЭС им. В. И. Ленина.

  Характерные особенности Гидротехнические сооружения связаны с воздействием на Гидротехнические сооружения водного потока, льда, наносов и др. факторов. Это воздействие может быть механическим (статические и гидродинамические нагрузки, суффозия грунтов и др.), физико-химическим (истирание поверхностей, коррозия металлов, выщелачивание бетона), биологическим (гниение деревянных конструкций, истачивание дерева живыми организмами и пр.). Условия возведения Гидротехнические сооружения осложняются необходимостью пропуска через сооружения в период их постройки (обычно в течение нескольких лет) т. н. строительных расходов реки, льда, сплавляемого леса, судов и пр. Для возведения Гидротехнические сооружения необходима широкая механизация строительных работ. Используются преимущественно монолитные и сборно-монолитные конструкции, реже сборные и типовые, что обусловливается различными неповторяющимися сочетаниями природных условий — топографических, геологических, гидрологических и гидрогеологических. Влияние Гидротехнические сооружения, особенно водоподпорных, распространяется на обширную территорию, в пределах которой происходит затопление отдельных земельных площадей, подъём уровня грунтовых вод, обрушение берегов и т.п. Поэтому строительство таких сооружений требует высокого качества работ и обеспечения большой надёжности конструкций, т.к. аварии Гидротехнические сооружения вызывают тяжёлые последствия — человеческие жертвы и потери материальных ценностей (например, аварии плотины Мальпассе во Франции и водохранилища Вайонт в Италии привели к человеческим жертвам, разрушению городов, мостов и промышленных сооружений).

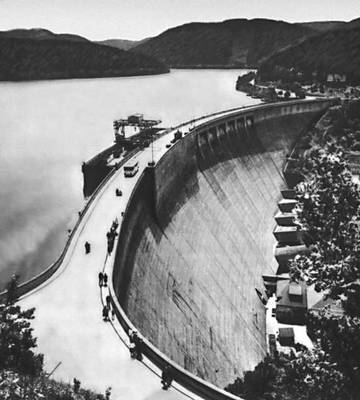

Арочная плотина на р. Заале. ГДР.

  Совершенствование Гидротехнические сооружения связано с дальнейшим развитием гидротехники, особенно теоретических и экспериментальных исследований воздействия воды на сооружения и их основания (гидравлика потоков и сооружений, фильтрация), с изучением поведения скальных и нескальных грунтов в качестве основания и как материала сооружений (механика грунтов, инженерная геология) с разработкой новых типов и конструкций Гидротехнические сооружения (облегчённые высоконапорные плотины, приливные ГЭС и др.), требующих меньших затрат времени и средств на их возведение.

Общий вид водоприёмника плотины «Ал. Стамболийский». Болгария.

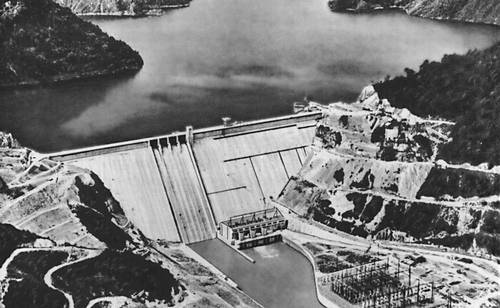

Плотина Тагокура. Япония.

  Лит. см. при ст. Гидротехника.

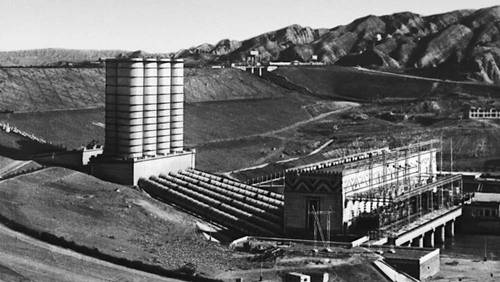

Мингечаурская ГЭС.

  В. Н. Поспелов.
