Параболограф, прибор для вычерчивания плоских кривых второго порядка (парабол). Действие Параболограф основано на определении (построении) точек параболы в прямоугольной системе координат. На рис. схематично показаны устройство и принцип действия одного из простейших Параболограф Прибор состоит из двух жестко соединённых под прямым углом линеек, имеющих общую ось вращения в точке О, планки, соединённой с линейками, и направляющей. Конструкция Параболограф обеспечивает свободное перемещение планки по направляющей параллельно оси у. Линейки соединены с планкой перемещающимися на ползунах шарнирами А и В. Для вычерчивания параболы ползун на планке 4 фиксируется, например, в точке А; при этом шарнир и ползун на линейке 1 остаются свободными. При перемещении планки в положения II, III, IV и т.д. шарнир В с укрепленным в нём пишущим стержнем смещается по линейке 2 и планке, вычерчивая параболу. Параболограф применяют в качестве чертёжного инструмента; он упрощает процесс построения параболических кривых без применения лекал.

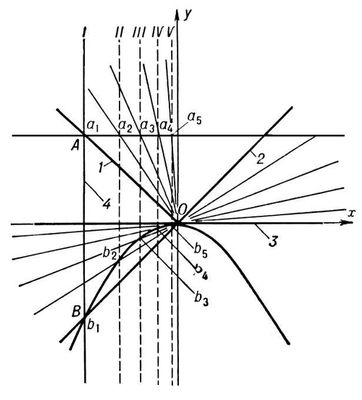

Схема устройства параболографа: О — ось вращения; А, В — узлы соединения линеек 1 и 2 с планкой 4; 3 — направляющая; х, у — оси координат двухмерного пространства (плоскости).
Д. Н. Осипов.
