Пневматический канал, пневмоканал, изолированный переход между устройствами пневмоавтоматики, который имеет один вход и один выход и обеспечивает передачу пневмосигналов на расстояние. В качестве Пневматический канал чаще всего применяют резиновые, пластмассовые или металлические трубопроводы (рис.), соединяющие между собой пневматические приборы и устройства. При построении устройств из отдельных пневмоэлементов Пневматический канал выполняют также в пластинах (печатных платах), на которых крепятся пневмоэлементы. Такой монтаж придаёт устройствам компактность, уменьшает протяжённость каналов и повышает их надёжность. Сечение и длина Пневматический канал оказывают существенное влияние на характеристики устройств пневмоавтоматики (чрезмерно большие сечения и длина приводят к увеличению паразитных пневмоёмкостей, а следовательно, и расхода рабочего воздуха, к снижению быстродействия систем и их удорожанию; заниженные сечения создают дополнительное сопротивление). Предельная длина Пневматический канал ограничивается допустимой величиной затухания сигнала и обычно составляет ~300 м при стандартном сечении 4—8 мм². Пневматический канал, длина которого существенно сказывается на характеристиках устройств пневмоавтоматики, называемая пневматической длинной линией и при расчётах рассматривается как система с распределёнными параметрами.

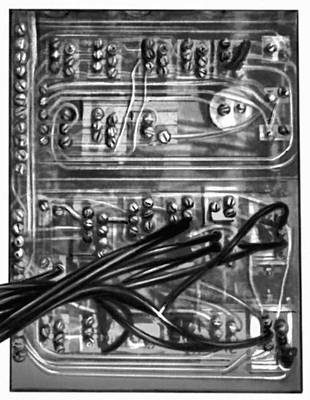

Пневматическое управляющее устройство на элементах универсальной системы элементов промышленной пневмоавтоматики: 1 — трубопровод; 2 — канал в печатной плате.



  Лит.: 3алманзон Л. А., Проточные элементы пневматических приборов контроля и управления, М., 1961; Берендс Т. К., Ефремова Т. К., Тагаевская А. А., Элементы и схемы пневмоавтоматики, М., 1968.

  Т. К. Берендс.
